Extender | Switch | MultiSwitch

Signalmanagement

Lösungen:

In modernen AV- und IT-Umgebungen ist ein effizientes Signalmanagement unerlässlich – sei es in Konferenzräumen, Produktionsanlagen oder in Bildungseinrichtungen.

Dabei stoßen Anwender oft auf Begriffe wie Extender und Switch, die völlig unterschiedliche Geräte beschreiben und entsprechend verschiedene Aufgaben erfüllen. Ein grundlegendes Verständnis hilft dabei, bedarfsgerechte Lösungen zu planen und die Zuverlässigkeit und Effizienz der Signalverteilung zu sichern.

Wir klären auf:

Extender

“Verlängerer” dienen dazu, Signale über größere Entfernungen zu übertragen, als es mit Standardkabeln möglich wäre.

Extender bestehen meist aus einem Sender (Transmitter) und einem Empfänger (Receiver), die über ein anderes Medium (z. B. Cat-Kabel, Glasfaser oder IP-Netzwerke) verbunden sind.

Daneben gibt es noch Signalaufbereiter. Diese werden mittig in die Kabelstrecke eingebunden und bereiten das Signal neu auf. Von da an kann erneut die maximale Kabellänge verbunden werden.

USB-C HDBT3 Extender 4K60 Set

Das USB-C HDBT3 Extender 4K60 Set überträgt USB-C Daten- und Videosignale sowie USB 2.0 Signale.

Es unterstützt die Übertragung bis zu 70 m für 4K30Hz (4:4:4 8bit) und 40 m für 4K60Hz (4:4:4 8bit) über ein einziges CAT6A/7 Kabel. Der Transmitter verfügt über einen USB-C-Eingang und 3 lokale USB-Device-Anschlüsse. Am Receiver stehen 4 USB-Device-Anschlüsse zur Verfügung. Der USB-C-Eingang unterstützt DP Alt-Mode Standards (v1.2a), USB 2.0 Daten und bis zu 60 Watt Ladeleistung.

Der Receiver verfügt über einen HDMI-Ausgang und 4 USB-Device-Anschlüsse. Die Durchleitung von RS-232-Signalen wird ebenfalls unterstützt. Die bidirektionale 48 V PoC-Funktion ermöglicht die Stromeinspeisung am Sender oder am Empfänger.

zum Webshop

Details

HDMI/USB-HDBT3 Extender Set²

Das HDMI/USB-HDBT3 Extender Set² besteht aus Transmitter und Receiver.

Es überträgt HDMI Signale mit bis zu 4K60 über eine Distanz von bis zu 100 Meter über ein CAT6A/CAT7 Kabel, ohne die Signale zu komprimieren. Das Set unterstützt zusätzlich auch die Übertragung von USB 2.0 High Speed Daten, sowie Audio De-embedding, eARC/ARC, IR und RS232-Signaldurchleitung sowie die parallele Übertragung von Gigabit Ethernet über das gleiche CATx Kabel. Dank Power over Cable (PoC) können sich Transmitter und Receiver gegenseitig mit Spannung versorgen, so dass nur ein Netzteil benötigt wird.

zum Webshop

Details

HDMI-CAT Extender Set 4K60²

Das HDMI-CAT Extender Set 4K60² besteht aus Transmitter und Receiver.

Es überträgt HDMI Signale mit einer Bandbreite von maximal 18 Gbps bis zu einer Auflösung von 4K60 über eine Distanz von bis zu 35 Meter über ein CAT6A/CAT7 Kabel. Das Set unterstützt zusätzlich auch Audio De-embedding, ARC und RS232. Dank Power over Cable (PoC) können sich Transmitter und Receiver gegenseitig mit Spannung versorgen, so dass nur ein Netzteil benötigt wird.

zum Webshop

Details

HDMI-HDBT Extender² 4K30 TX/RX

Der HDMI-HDBT Extender² – 4K30 TX ist ein HDBT-Sender, der HDMI-Signale umwandelt und per CAT-6/CAT-7-Kabel (mit PoC) bis zu 70 m an einen geeigneten Empfänger (zum Beispiel 7488000134) überträgt.

Der HDMI-HDBT Extender² – 4K60 Rx ist ein HDBT-Receiver der HDBT-Signale (zum Beispiel von 7488000133) umwandelt und per HDMI ausgibt. Beide Geräte ermöglichen die IR- und RS232-Durchleitung zur Steuerung lokaler Quellgeräte.

Transmitter: zum Webshop
Receiver: zum Webshop

Details

USB 3.2 Cat-Extender

Der USB 3.2 Cat-Extender ermöglicht die Übertragung von USB-Signalen bis zu 5 Gbps mit einer Reichweite von maximal 100 m über ein Cat6a-Kabel. Er besteht aus einem Transmitter und einem Receiver. Der Sender verfügt über einen USB-B Host-Anschluss und einen HDBT-Ausgang. Der Empfänger verfügt über einen HDBT-Eingang, sowie 4 USB-A Device-Anschlüsse. Die Anschlüsse sind abwärtskompatibel zu USB 2.0 und USB 1.1. So können beispielsweise Kamera, Maus und Tastatur mit einem weit entfernten PC verbunden werden.

zum Webshop

Details

USB-C HDBT3
HDMI/USB HDBT3
HDMI-CAT
HDMI-HDBT TX/RX
USB 3.2 CAT

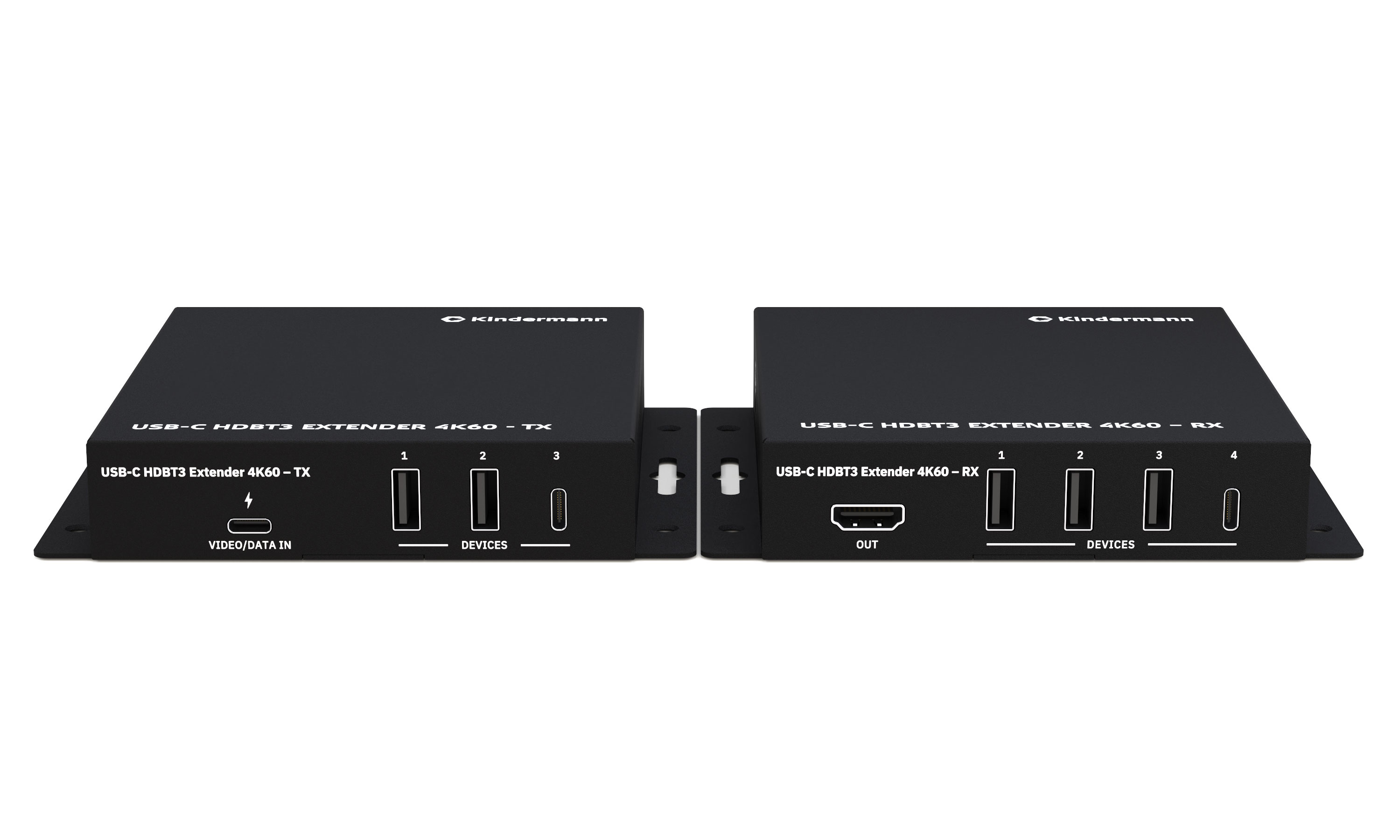

USB-C HDBT3 Extender 4K60 Set

Raumgröße: Meetingraum | Reichweite: bis zu 40 m | Technologie: Cat6a/7

Das USB-C HDBT3 Extender 4K60 Set wandelt ein USB-C Signal in ein HDBaseT 3-Signal und überträgt es unkomprimiert über eine Cat6a oder Cat7-Leitung bis zu 40 m weit. Der Empfänger wandelt das Signal zu HDMI zurück. Neben HDMI werden auch USB-Daten und RS232 übertragen.

In dieser Anwendung muss ein USB-C Signal zuverlässig über eine Strecke von 30 m übertragen werden. Zusätzlich soll das vorhandene Speakerphone am Tisch als auch die verbaute Kamera am Display verwendet werden.

Der Laptop wird über USB-C zusätzlich mit bis zu 60 W geladen.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

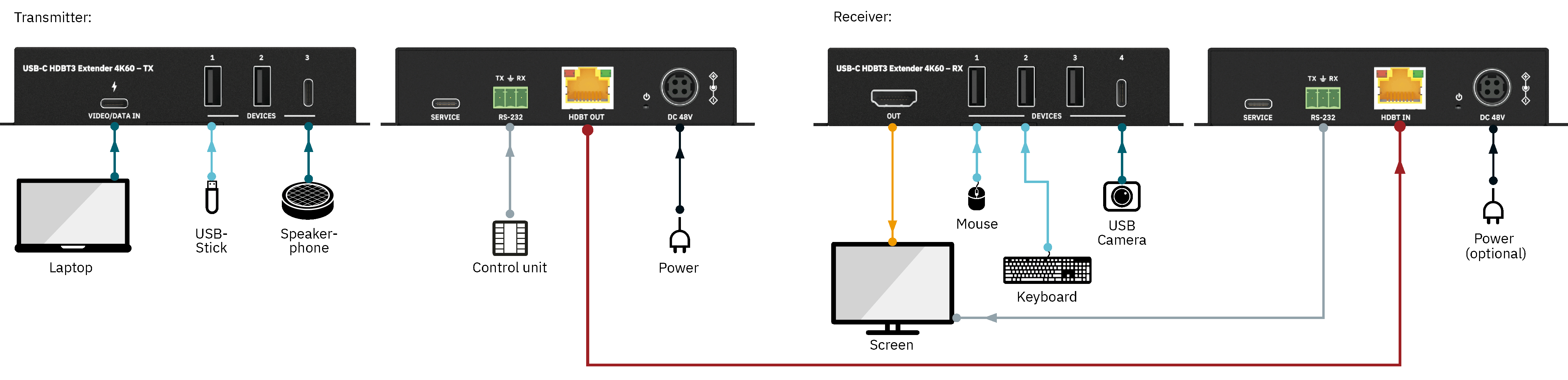

Die Anschlüsse im Detail:

Technische Daten:

Video
Artikelnummer	7488000155
Videoeingänge	Transmitter: 1 x USB (Typ-C Buchse) Receiver: 1 x HDBT 3.0 (RJ45)
Unterstützte Ein- und Ausgangsauflösungen	> 1920x1080i/p (50Hz, 59.94Hz, 60Hz, 23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz) > 3840x2160p (23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz, 50Hz, 59.94Hz, 60Hz) > 4096x2160p (23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz, 50Hz, 59.94Hz, 60Hz)
Videoausgänge	Transmitter: 1 x HDBT 3.0 (RJ45) Receiver: 1 x HDMI (Typ-A Buchse)
Farbraum	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Farbtiefe	8/10/12bit
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
HDMI Standard	HDMI 2.0b
HDCP Version	HDCP 2.3
Maximale Datenrate	18 Gbps

USB
Host	1 x Typ-C, Buchse
USB Standard Host	USB 2.0, max. 480 Mbps
Device	Transmitter: 2 x USB 2.0 (Typ-A), 1 x USB 2.0 (Typ-C) Receiver: 3 x USB 2.0 (Typ-A), 1 x USB 2.0 (Typ-C)
USB-C PD 3.0	60 W (max.)

Audio
Unterstützte Audio Formate	USB-C / HDMI Durchleitung: LPCM 2.0/5.1/7.1CH, Dolby True HD, Dolby Atmos, DTS-HD Master Audio und DTS:X
Audioausgang	Transmitter: HDBT Receiver: HDMI

Daten & Steuerung
Steuerschnittstellen	5 x USB Device (USB 2.0 Typ-A) 2 x USB Device (USB 2.0 Typ-C) 2 x USB (USB 2.0 Typ-C, Service) 1 x USB Host (USB 2.0 Typ-C) 2 x RS232 (3-Pin Euroblock)

Allgemein
Betriebstemperatur	0°C ~ 40°C
Lagertemperatur	-20°C ~ 60°C
Relative Luftfeuchtigkeit	10% ~ 90%, nicht-kondensierend
Externes Netzteil	Eingang: AC 100 ~ 240V, 50/60Hz Ausgang: DC 48 V / 2,5 A
Stromverbrauch	Mit PoC: Transmitter: 109 W, Receiver: 114 W Beidseitiges Netzteil: Transmitter: 85 W, Receiver: 29 W
Abmessungen (B x H x T)	jeweils: 136 x 25,5 x 118 mm
Nettogewicht	Transmitter: 404 g, Receiver: 398 g

Übertragungsreichweite
Übertragung	CAT6A/7 Kabel: 40 m – bis zu 4K60Hz (4:4:4 8bit) CAT6A/7 Kabel: 70 m – bis zu 4K30Hz (4:4:4 8bit)

zum Webshop

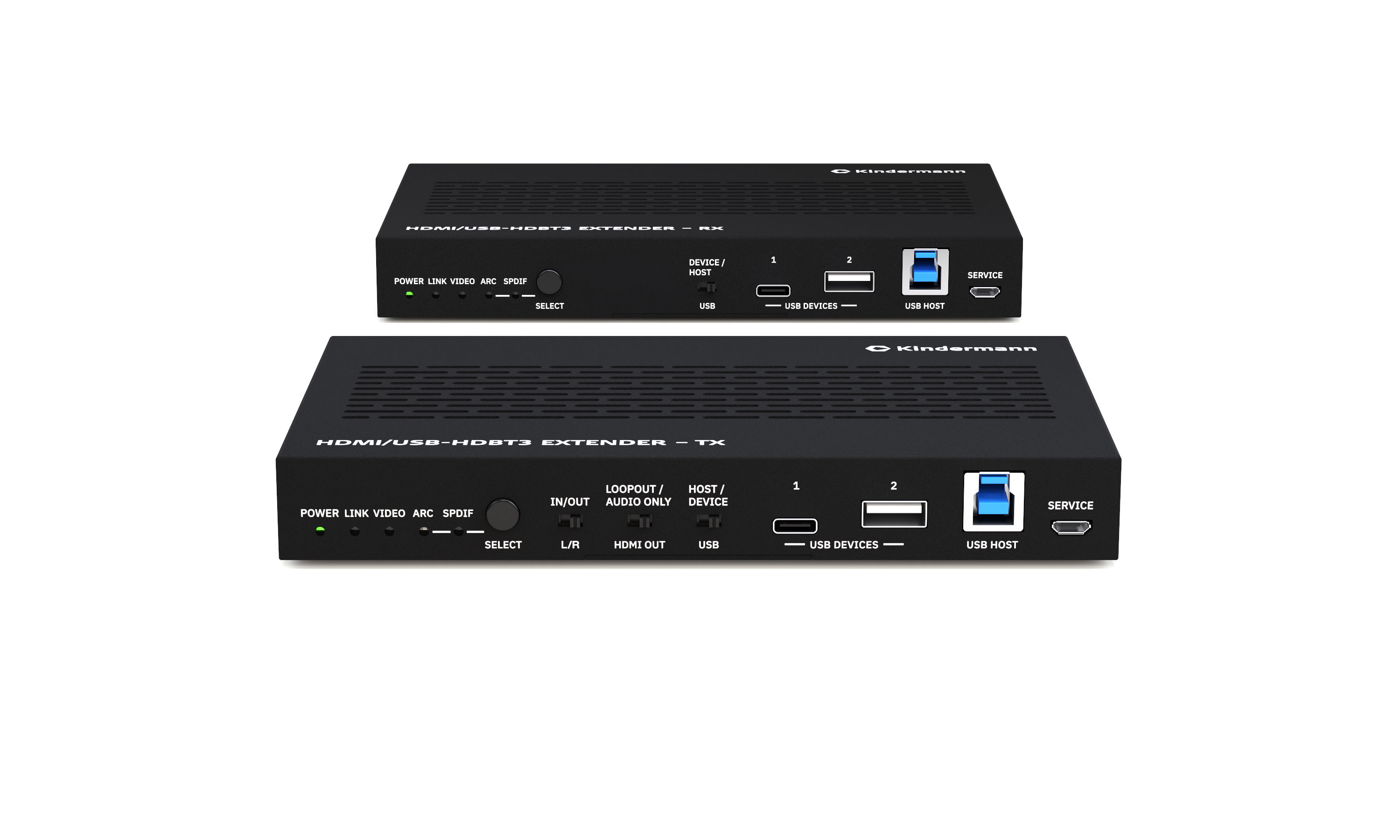

HDMI/USB-HDBT3 Extender Set²

Raumgröße: Konferenzraum | Reichweite: bis zu 100 m | Technologie: HDBaseT

Das HDMI/USB-HDBT3 Extender Set² wandelt ein HDMI-Signal in ein HDBaseT 3-Signal und überträgt es unkomprimiert über eine Cat6a oder Cat7-Leitung bis zu 100 m weit. Der Empfänger wandelt das Signal zu HDMI zurück. Neben HDMI werden auch USB-Daten, Audio, RS232 und Netzwerksignale übertragen.

In dieser Anwendung muss ein HDMI-Signal zuverlässig über eine Strecke von 80 m übertragen werden. Zusätzlich soll das vorhandene Speakerphone am Tisch als auch die verbaute Kamera am Display verwendet werden.

Da die Host- und Device-Seite flexibel einstellbar ist, kann auch das Display als USB-Host agieren und für eine Videokonferenz mit der Kamera und dem Speakerphone verwendet werden. Die Anbindung des Displays an eine Mediensteuerung stellt auch kein Problem dar, denn sowohl Netzwerk als auch RS-232 Signale können übertragen werden.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

Die Anschlüsse im Detail:

Technische Daten:

Video
Artikelnummer	7488000151
Videoeingänge	Transmitter: 1 x HDMI Receiver: 1 x HDBT
Videoauflösung	Bis zu 4K@60Hz 4:4:4
Videoausgänge	Transmitter: 1 x HDBT, 1 x HDMI Loop Receiver: 1 x HDMI
Farbraum	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Farbtiefe	8/10/12-bit
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
HDMI Standard	HDMI 2.0b
HDCP Version	HDCP 2.2
Maximale Datenrate	18 Gbps

USB
Host	Transmitter: 1 x USB 2.0 Typ-B (physisch 3.0) Receiver: 1 x USB 2.0 Typ-B (physisch 3.0)
USB Standard Device	USB 2.0, lokal max. 480 Mbps geteilt, über HDBaseT 350 Mbps geteilt.
Device	Transmitter: 1 x USB 2.0 Typ-C, 1 x USB 2.0 Typ-A Receiver: 1 x USB 2.0 Typ-C, 1 x USB 2.0 Typ-A

Audio
Unterstützte Audio Formate	HDMI: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD L/R Klinke: PCM 2.0 SPDIF: LPCM 2.0, AC3 5.1, DTS 5.1
Audioschnittstellen	Transmitter: 1 x 3,5 mm Stereoklinke Ein-/Ausgang (umschaltbar), 1 x SPDIF Ausgang Receiver: 1 x 3,5 mm Stereoklinke (Ausgang), 1 x SPDIF Eingang

Daten & Steuerung
Steuerschnittstellen, je 1x am Transmitter und Receiver	RJ45 (1 Gbit) Micro-USB (Service) RS232 (3-Pin Euroblock) IR IN (3,5 mm Klinkenbuchse) IR OUT (3,5 mm Klinkenbuchse)

Übertragungsreichweite
Übertragung	CAT6A/7 Kabel: bis zu 100 m – unkomprimiert bis zu 4K60Hz (4:4:4 8bit) Gemäß der HDBaseT Spezifikationen empfehlen wir die Verwendung von Kabeln mit AWG23 Adernquerschnitt.

Allgemein
Betriebstemperatur	0°C ~ 40°C
Lagertemperatur	-20°C ~ 60°C
Relative Luftfeuchtigkeit	20% ~ 80% (nicht-kondensierend)
Externes Netzteil	Eingang: AC 100 – 240V, 50/60Hz; Ausgang: DC 24V / 2A
Stromverbrauch	31,8 W (bei voller Last per PoC)
Abmessungen (BxHxT)	jeweils 170 x 22 x 102 mm
Nettogewicht	Transmitter: 425 g, Receiver: 437 g

zum Webshop

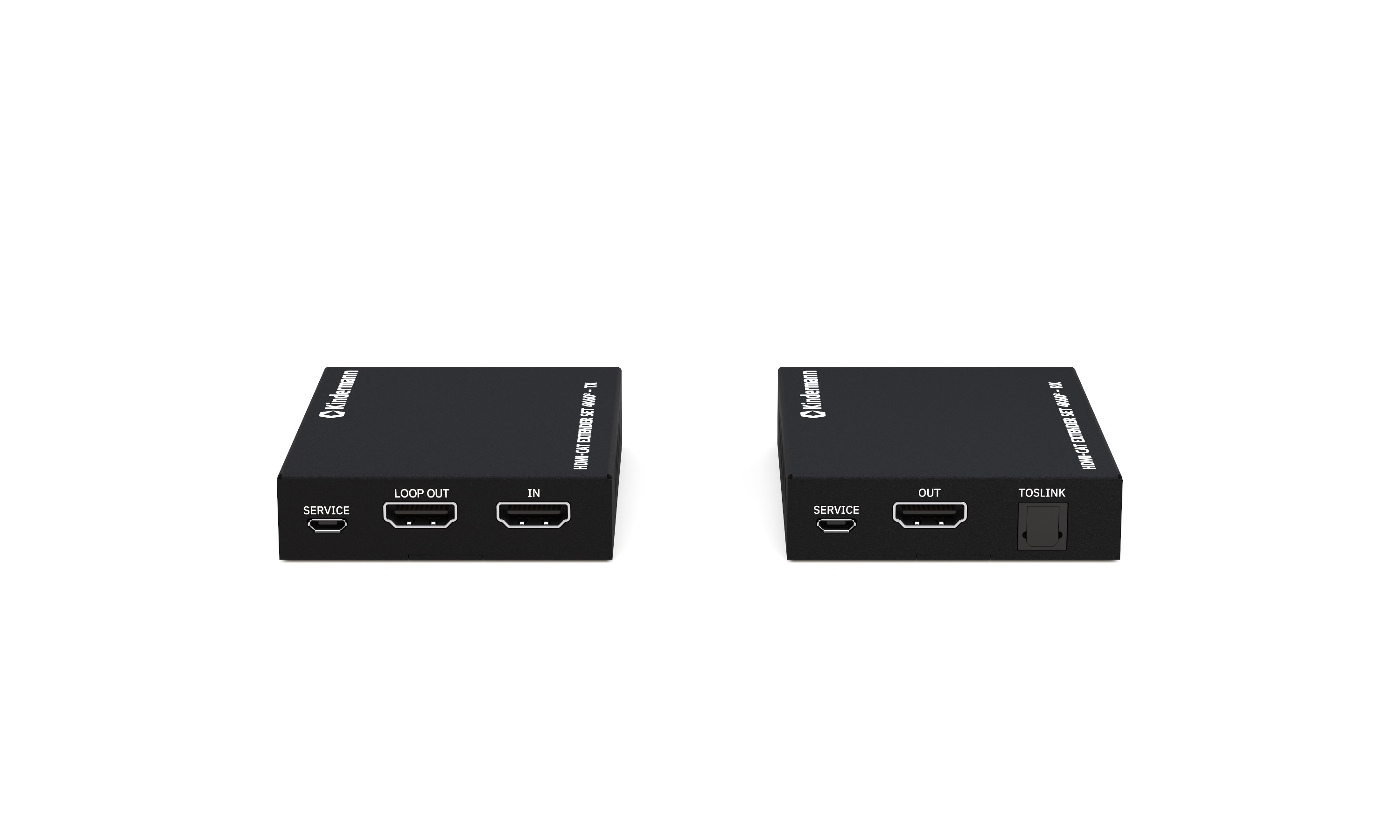

HDMI-CAT Extender Set 4K60²

Raumgröße: Meetingraum | Reichweite: bis zu 70 m | Technologie: Cat6a/7

Das HDMI-CAT Extender Set 4K60² wandelt ein HDMI-Signal und überträgt es (auflösungsabhängig) über eine Cat6a oder Cat7-Leitung bis zu 70 m weit. Der Empfänger wandelt das Signal zu HDMI zurück.

In dieser Anwendung muss ein 4K60 HDMI-Signal zuverlässig über eine Strecke von 30 m übertragen werden. Dafür wird eine vorhandene Netzwerkleitung verwendet.

Zusätzlich wird das Signal am Sender über den Loop-Ausgang ausgegeben und könnte von dort zu einem weiteren Display geschickt werden.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

Die Anschlüsse im Detail:

Legende: HDMI | CAT6A/7 | Toslink | RS232 | Strom

Technische Daten:

Video
Artikelnummer	7488000141
Videoeingänge	1 x HDMI, 1 x RJ45
Unterstützte Auflösungen	Bis zu 4K2K@60Hz RGB/YCBCR 4:4:4
Videoausgänge	1 x RJ45, 2 x HDMI
Farbraum	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Farbtiefe	8/10/12-bit
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
HDMI Standard	HDMI 2.0b
HDCP Version	HDCP 2.2
Maximale Datenrate	18 Gbps

Audio
Unterstützte Audio Formate	HDMI: PCM 2.0~7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-HD Master, DTS:X Optisch: Dolby 5.1, DTS 5.1, PCM 2.0
Audioschnittstellen	1 x Toslink, 1 x HDMI

Daten & Steuerung
Steuerschnittstellen	2× RS-232 (3-Pin Euroblock) 2 x Micro-USB (Service)

Allgemein
Betriebstemperatur	0 °C ~ 40 °C
Lagertemperatur	-20°C ~ 60°C
Relative Luftfeuchtigkeit	20 ~ 80 %, nicht-kondensierend
Netzteil	Eingang: AC 100 ~ 240 V, 50/60 Hz, Ausgang: DC 12 V / 1 A
Stromverbrauch	3,6 W (Max.)
Abmessungen (B x H x T)	je 90 × 18 x 68 mm
Gewicht	Transmitter: 160 g, Receiver: 155 g

Übertragungsreichweite
Bis zu 70 m	1080P@60Hz/36bit; 3D 1080P@30Hz/36bit
Bis zu 40 m	4K2K@30Hz/24bit
Bis zu 30 m	4K@60Hz 4:2:0, 1080P@60Hz/48bit; 3D 1080P@60Hz/36bit

zum Webshop

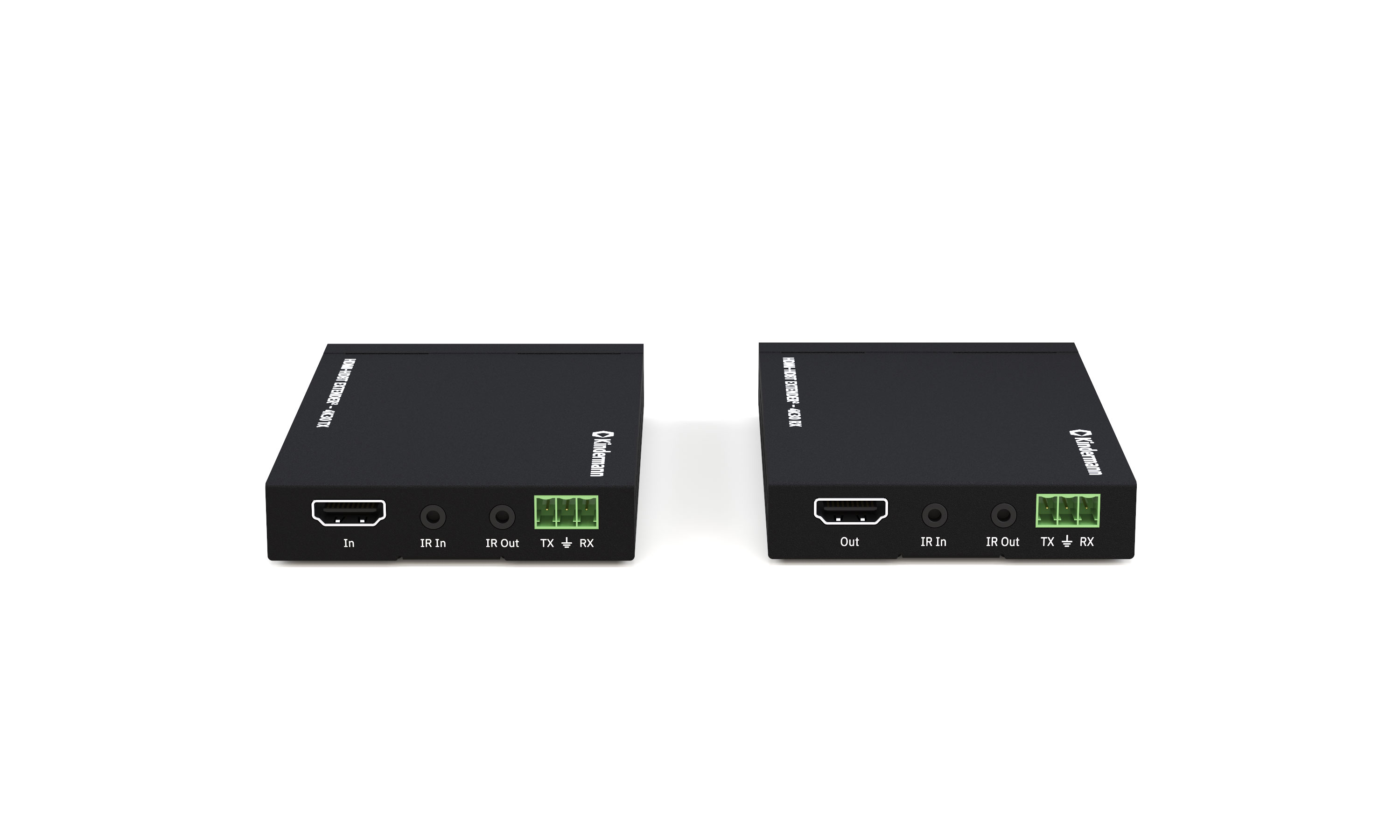

HDMI-HDBT Extender² 4K30 TX/RX

Raumgröße: Meetingraum | Reichweite: bis zu 70 m | Technologie: HDBaseT

Der HDMI-HDBT Extender² – 4K30 Tx wandelt ein HDMI-Signal in ein HDBaseT-Signal und überträgt es über eine Cat5e oder Cat6-Leitung bis zu 70 m weit. Der HDMI-HDBT Extender² – 4K30 Rx wandelt das Signal zu HDMI zurück.

In dieser Anwendung muss ein HDMI-Signal zuverlässig über eine Strecke von 50 m übertragen werden. Dafür wird eine vorhandene Netzwerkleitung verwendet.

Sollte das Display oder der Projektor über einen HDBaseT-Eingang verfügen, kann dieser direkt anstelle des Receivers verwendet werden.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

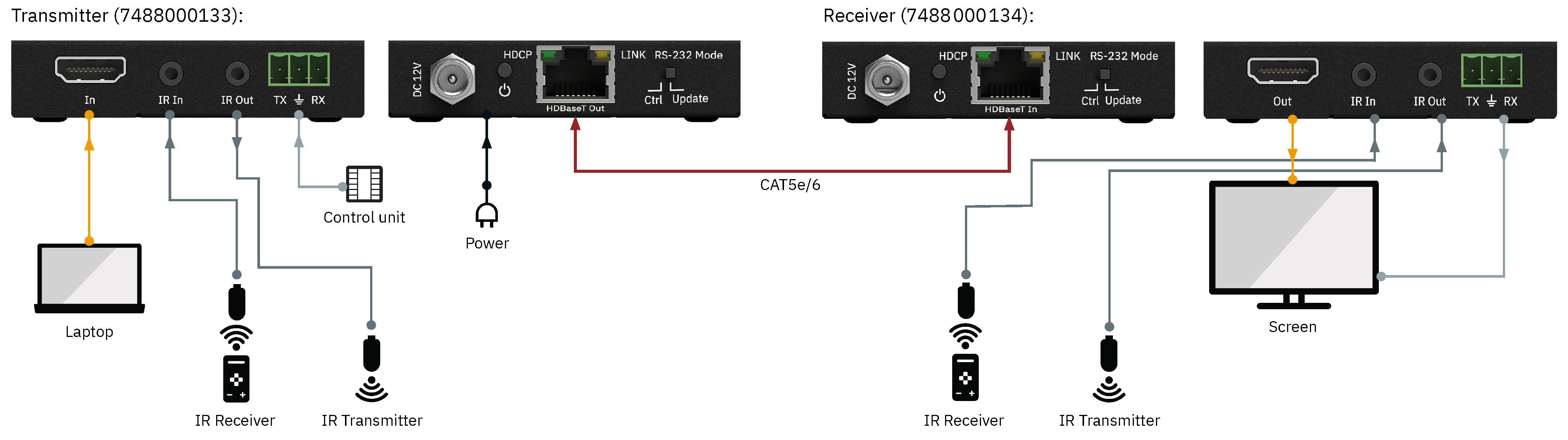

Die Anschlüsse im Detail:

Legende: HDMI | Cat5e/6 | RS232 | Infrarot | Strom

Technische Daten:

Video	Transmitter und Receiver
Artikelnummer	Transmitter: 7488000133 Receiver: 7488000134
Videoeingänge	Transmitter: 1 x HDMI, Receiver: 1 x HDBT (RJ45)
Unterstützte Auflösungen	Bis zu 4K2K@30Hz 4:4:4
Videoausgänge	Transmitter: 1 x HDBT (RJ45), Receiver: 1 x HDMI
HDMI Standard	HDMI 1.4
HDCP Version	HDCP 2.2
Maximale Datenrate	10,2 Gbps

Daten & Steuerung
Steuerschnittstellen	1× IR In (3,5 mm Stereo Klinke) 1× IR Out (3,5 mm Stereo Klinke) 1× RS-232 (3-Pin Euroblock)

Allgemein
Betriebstemperatur	0°C ~ 40°C
Lagertemperatur	-20°C ~ 60°C
Relative Luftfeuchtigkeit	10% ~ 90%, nicht-kondensierend
Externes Netzteil	Eingang: AC 100 ~ 240 V, 50/60 Hz Ausgang: DC 12 V / 1 A
Stromverbrauch	10W (Max)
Abmessungen (B x H x T)	120 × 16 x 74 mm
Gewicht	240 g

Übertragungsreichweite
Bis zu 70 m	1080P@60Hz/36bit; 3D 1080P@30Hz/36bit
Bis zu 40 m	4K2K@30Hz/24bit; 1080P@60Hz/48bit; 1080P@120Hz/24bit; 3D 1080P@60Hz/36bit

Transmitter im Webshop

Receiver im Webshop

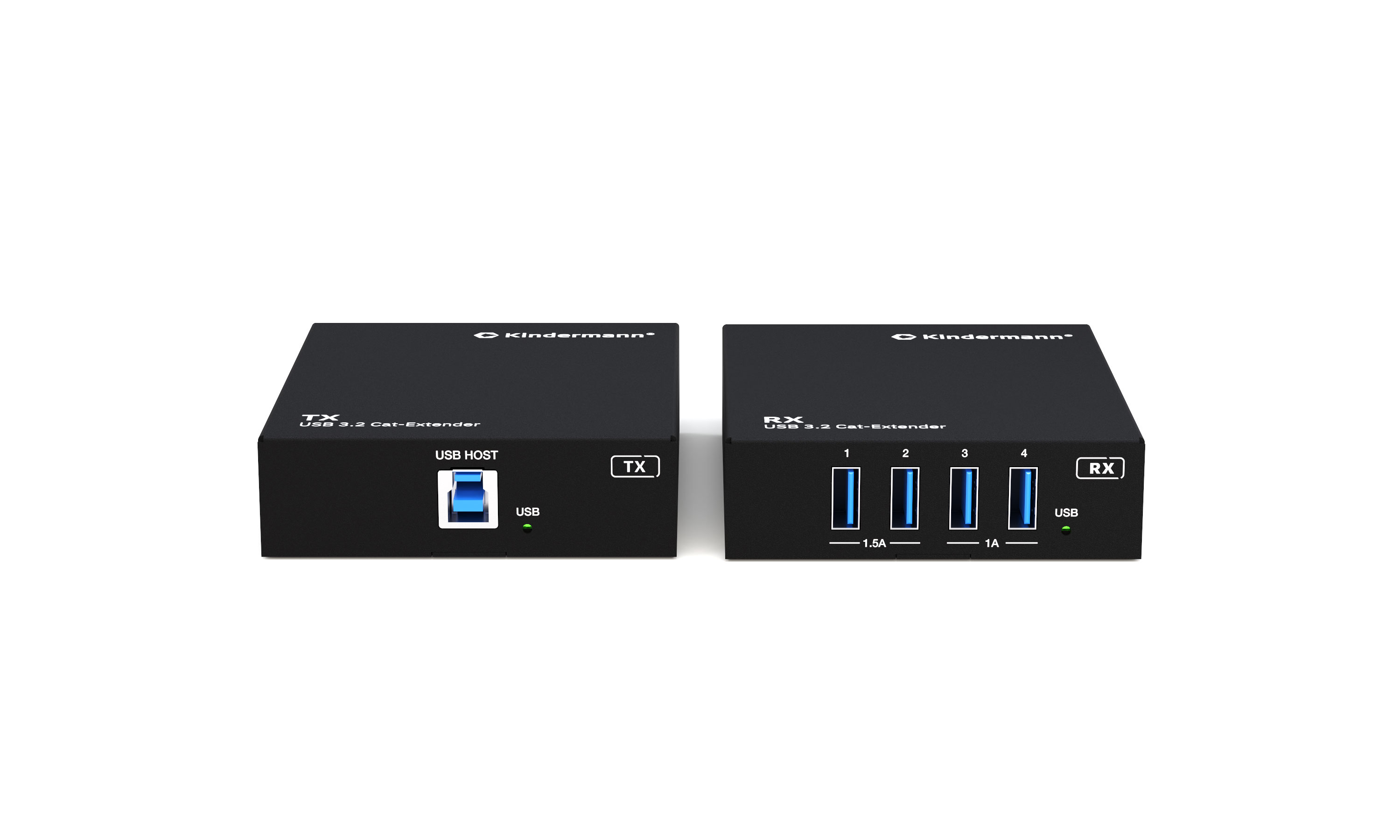

USB 3.2 CAT-Extender

Raumgröße: Meetingraum | Reichweite: bis zu 100 m | Technologie: HDBaseT

Der USB 3.2 Cat-Extender wandelt USB-Datensignale in ein HDBaseT-Signal und überträgt es über eine Cat6a oder Cat7-Leitung bis zu 100 m weit. Der Empfänger wandelt das Signal zurück und dient gleichzeitig als 4-fach USB-Hub.

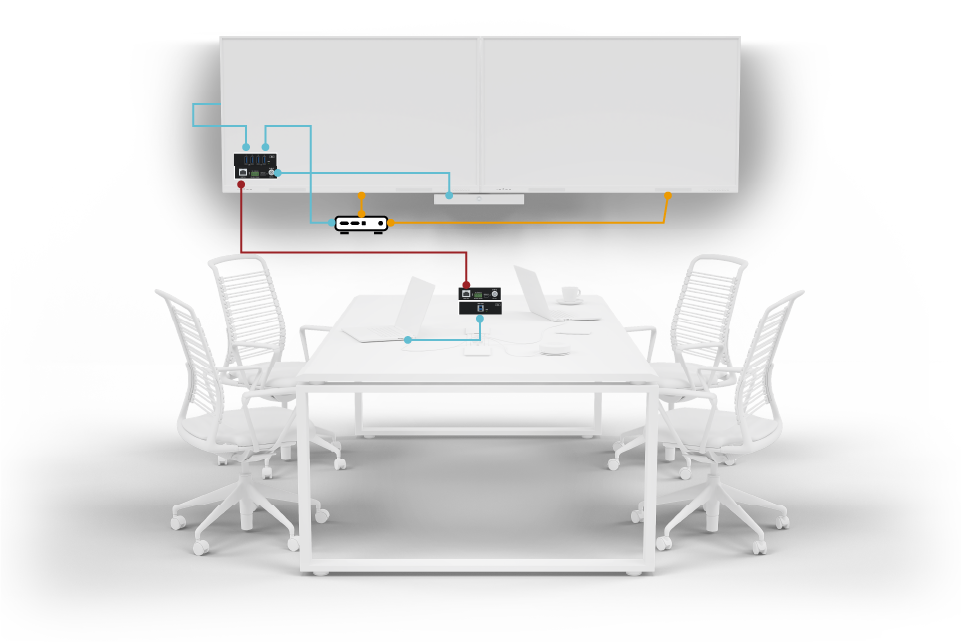

In dieser Anwendung wird ein Laptop über den USB 3.2 Cat-Extender mit einer weit entfernten Dockingstation verbunden. Die Dockingstation kann dann über die DisplayLink-Technologie mehrere HDMI-Signale generieren. Gleichzeitig ist die Kamera an einem weiteren Port angeschlossen.

Somit wird über ein einziges USB-Kabel der Zugriff auf beide Bildschirme und die Kamera ermöglicht.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

Die Anschlüsse im Detail:

Legende: USB | CAT6a/7 | Strom

Technische Daten:

USB
Artikelnummer	7488000170
USB Protokoll	USB 3.2 Gen 1
Datenrate	Bis zu 5Gbps
Netzwerkbandbreite	10 Gbps
Übertragungsdistanz	100 m über CAT6a-Kabel

Daten und Steuerung	Transmitter	Receiver
Steuerschnittstellen	1 × USB Host (Typ-B) 1 × HDBT Out (RJ45) 1 × RS232 (3-Pin Euroblock) 1 × FSYNC (1-Pin Euroblock) 1 × Service (USB Typ-C)	4 × USB Device (Typ-A) 1 × HDBT In (RJ45) 1 × RS232 (3-Pin Euroblock) 1 × FSYNC (1-Pin Euroblock) 1 × Service (USB Typ-C)

Allgemein
Betriebstemperatur	0°C ~ 40°C
Lagertemperatur	-20°C ~ 60°C
Relative Luftfeuchtigkeit	20~90 %
Externes Netzteil	Eingang: AC 100 ~ 240V, 50/60Hz Ausgang: 24V DC 2A
Stromverbrauch	40 W (max).
Abmessungen (B x H x T)	85 × 25,5 x 100 mm
Nettogewicht	Transmitter: 253 g Receiver: 260 g

zum Webshop

AOC Kabel

Raumgröße: ??? | Reichweite: bis zu ??? m | Technologie: ???

Die AOC-Technologie

Durch den Einsatz von Lichtwellenleitern sind AOC-Kabel im Vergleich zu Kupferkabeln unempfindlich gegen elektromagnetische Störungen. Dies ist besonders in Umgebungen mit vielen elektrischen Geräten (z. B. Konfe-renzräumen, Klassenzimmern oder bei Events) von Vorteil. Insbesondere Touchdisplays benötigen eine stabile und störungsfreie Übertragung von Videosignalen und USB-Daten für die Touch-Interaktion. Die USB-C AOC Full Featured Kabel von Kindemann erfüllen beide Anforderungen. Gleichzeitig sind die Kabel besonders flexibel und erleichtern die Installation über große Distanzen, wo Kupferkabel an ihre technischen Grenzen stoßen.

Kompatibilität und Leistung

Die USB-C AOC-Kabel unterstützen sowohl den 4-Lane DisplayPort Alt Mode mit USB 2.0 als auch den 2-Lane DP Alt Mode mit USB 3.2 Gen2. Dadurch sind sie mit nahezu allen gängigen Geräten kompatibel und bieten ma-ximale Flexibilität. Bei dem 4-Lane DP Alt Mode werden alle vier SuperSpeed-Leitungen für DisplayPort-Signale genutzt, was die maximale DisplayPort-Bandbreite verdoppelt. In diesem Modus ist die Datenübertragung je-doch auf USB 2.0 beschränkt. Der 2-Lane DP Alt Mode verwendet zwei der vier SuperSpeed-Leitungen für Dis-playPort-Signale und die verbleibenden zwei Leitungen für USB 3.2. Dadurch ist die gleichzeitige Übertragung von 4K-Videosignalen und USB-Daten mit bis zu 10 Gbit/s möglich.

Unterstützt Peripheriegeräte

Die neuen Kabel können nicht nur Daten und Videos übertragen, sondern erlauben es auch angeschlossene Pe-ripheriegeräte mit bis zu 60 Watt aufzuladen. Das bedeutet, dass sie beispielsweise Laptops, Tablets oder ande-re Geräte gleichzeitig mit Strom versorgen, während diese genutzt werden. Typische Anwendungsbereiche der AOC-Kabel sind eine Vielzahl von Szenarien, in denen Zuverlässigkeit und Funktionalität entscheidend sind. So unterstützen sie die volle Funktionalität von Touchdisplays durch die gleichzeitige Übertragung von Bild, Ton, Touch und Daten. In Konferenzräumen bieten sie eine zuverlässige Lösung für den Anschluss moderner Note-books und Tablets mit USB-C-Ausgang und ermöglichen so reibungslose Meetings.

USB-C AOC Full Feature Kabel	Artikelnummer
5 m	5773001005
8 m	5773001008
10 m	5773001010
12 m	5773001012
15 m	5773001015

HDMI 2.0 AOC Kabel	Artikelnummer
8 m	5809006208
10 m	5809006210
15 m	5809006215
20 m	5809006220
25 m	5809006225
30 m	5809006230
40 m	5809006240
50 m	5809006250

USB 3.2Gen2 AOC Kabel USB-C	Artikelnummer
3 m	5773000503
5 m	5773000505
8 m	5773000508
10 m	5773000510
15 m	5773000515
20 m	5773000520
30 m	5773000530
40 m	5773000540
50 m	5773000550

zum Webshop

DUMMY

Switch

“Umschalter” ermöglichen das Umschalten von Signalen zwischen mehreren Quellen auf ein Display oder einen Projektor.

Diese können entweder manuell oder automatisch zwischen den verschiedenen Eingängen wechseln.

Darüber hinaus bieten moderne Switches oft zusätzliche Funktionen wie integriertes Scaler-Processing und EDID-Management, um Signalqualität und Kompatibilität weiter zu optimieren.
Sie sind damit ein zentrales Element, wenn verschiedene Geräte flexibel, zuverlässig und ohne Verzögerung miteinander verbunden werden sollen.

KVM-Switch 21C

Der KVM Switch 21C ist ideal um zwei Quellen mit einem Display und verschiedenen USB-Geräten zu verbinden. So kann UC Equipment wie eine Videosoundbar, Kamera und ein Speakerphone oder auch Maus und Tastatur ganz einfach umgeschaltet werden.

Er eignet sich optimal für den Einsatz in Huddle Spaces und Räumen mit Videokonferenzequipment.

zum Webshop

Details

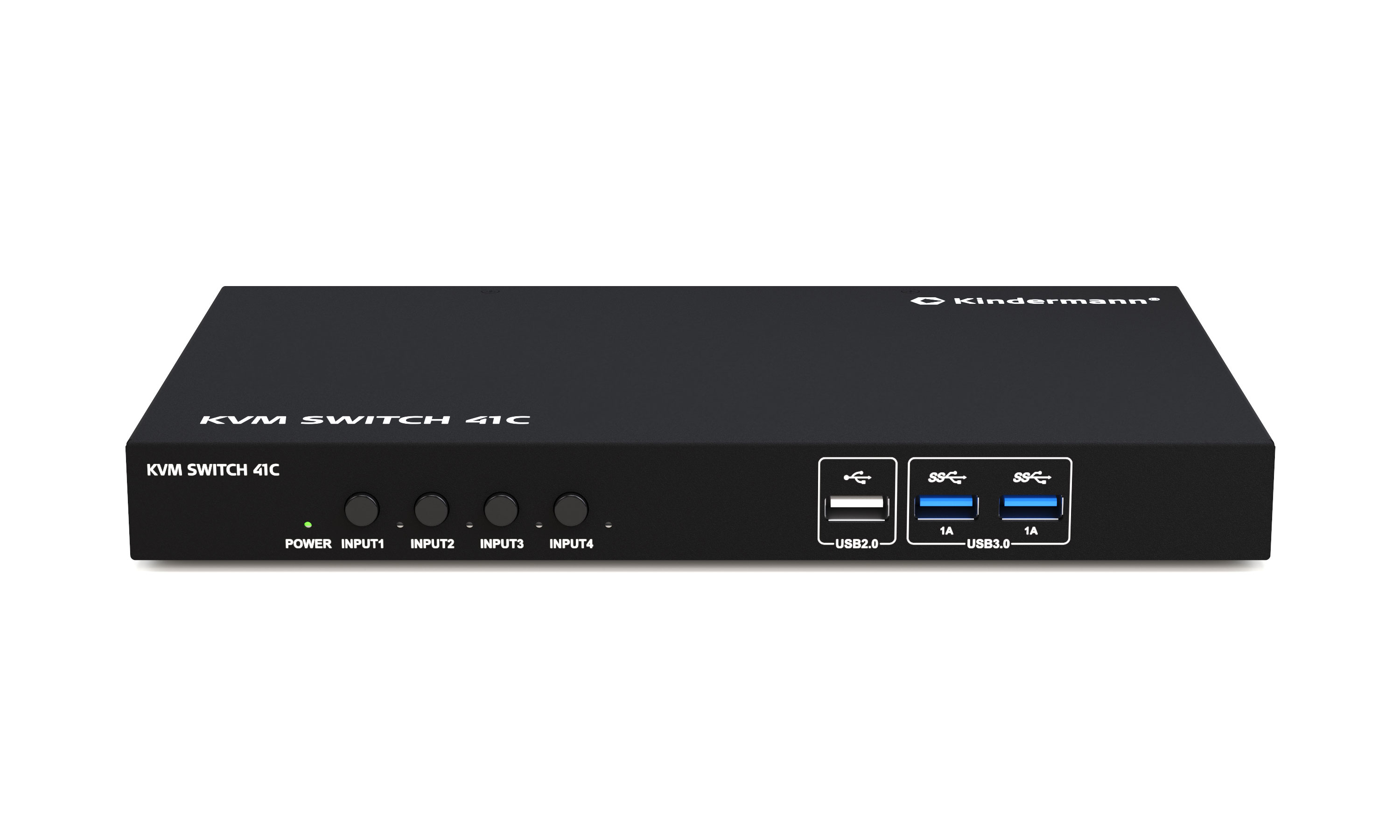

KVM Switch 41C

Der KVM Switch 41C ist ideal um mehrere Quellen mit einem Display und verschiedenen USB-Geräten zu verbinden. So kann UC Equipment wie eine Videosoundbar, Kamera und ein Speakerphone oder auch Maus- und Tastatur ganz einfach umgeschaltet werden.

Die übersichtliche Weboberfläche dient der Konfiguration und Steuerung. Ebenso lässt sich ein per RS232 angeschlossenes Gerät steuern.

zum Webshop

Details

KVM Switch 21C
KVM Switch 41C

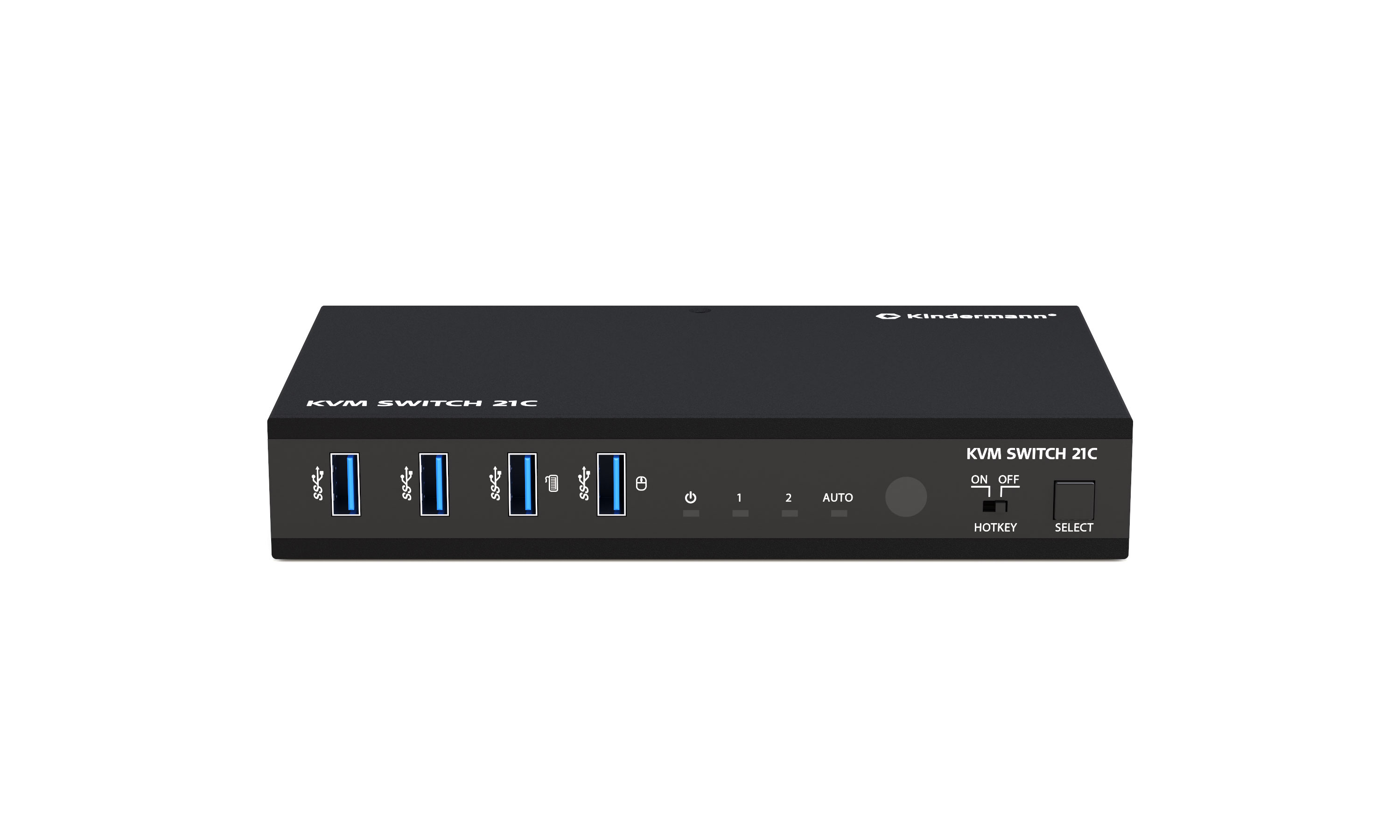

KVM Switch 21C

Raumgröße: Huddle Space | Reichweite: gering | Technologie: HDMI / USB 3.0

Der KVM Switch 21C eignet sich ideal für Huddle Spaces und kleine Konferenzräume.

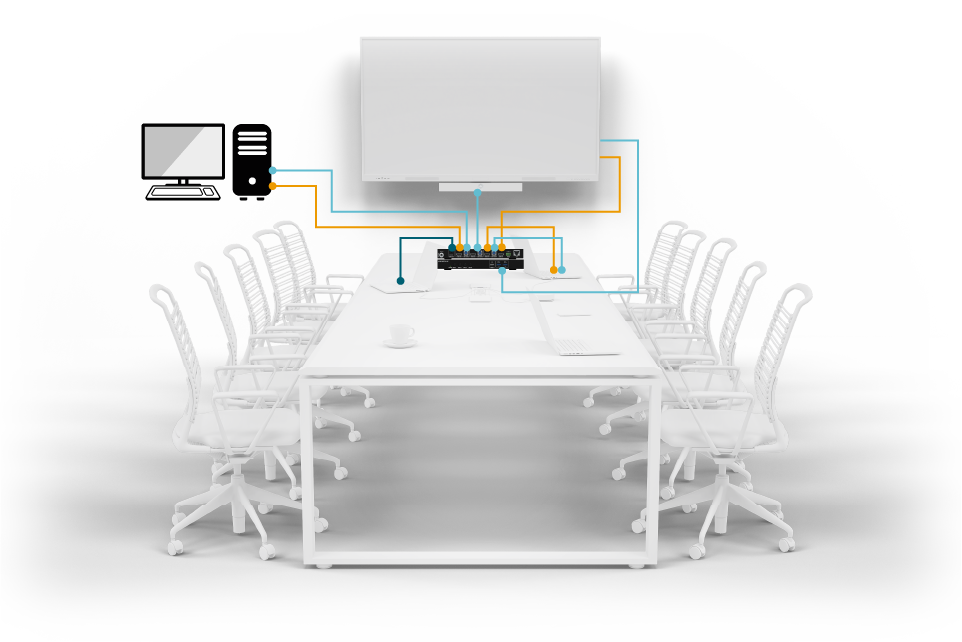

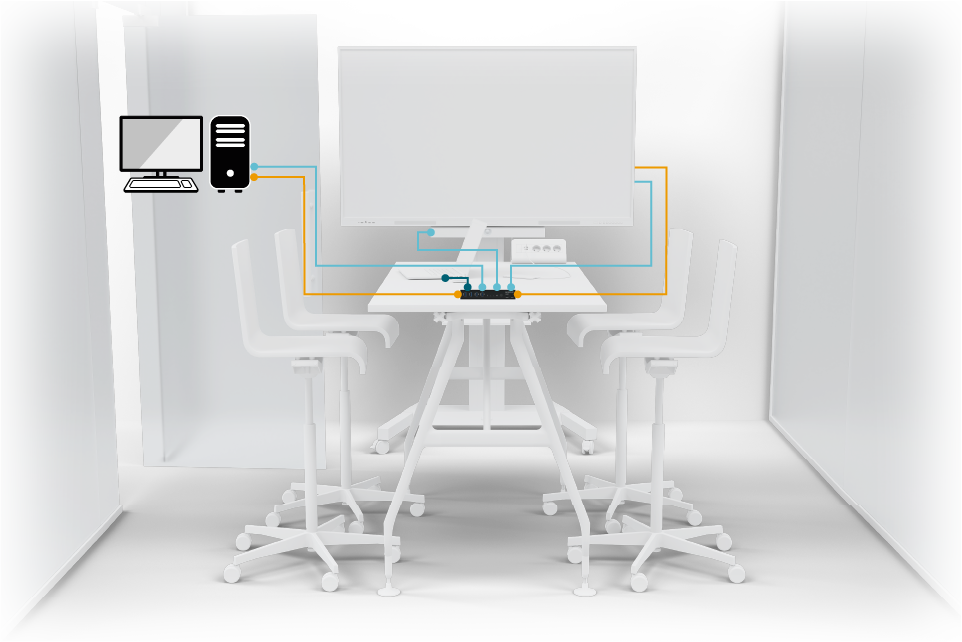

In diesem Szenario ist ein fester Raum-PC über den KVM Switch 21C mit einem Touchdisplay per HDMI und USB 3.0 und einer Videobar per USB 3.0 verbunden.

Für BYOM-Anwendungen kann nun ein mitgebrachter Laptop über USB-C mit dem KVM Switch 21C verbunden werden. Dieser schaltet nun automatisch auf den USB-C Eingang um. Dadurch wird der Bildschirminhalt übertragen und die Videobar kann für Videokonferenzen verwendet werden. Über die Touchfunktion des Displays kann der Laptop ebenfalls bedient werden.

Denkbar ist auch, eine Funkmaus und –tastatur anzuschließen, die den aktiven PC steuert. Der Laptop wird bei optionaler Einspeisung über USB-C zusätzlich mit bis zu 100 W geladen. Der aktive Eingang kann direkt am Gerät, über RS232 oder automatisch umgeschaltet werden.

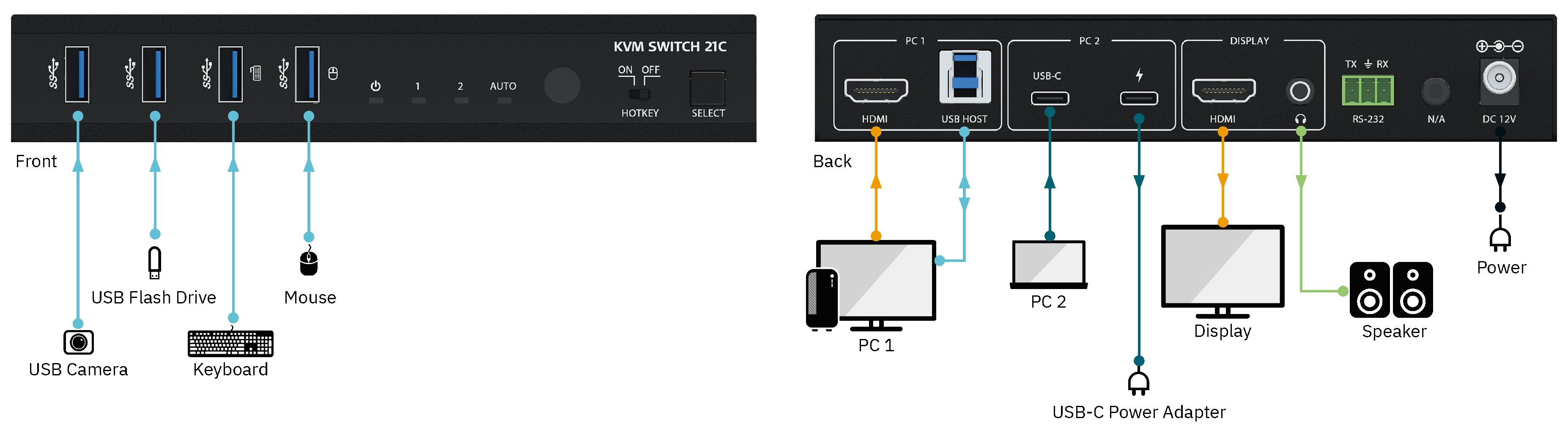

Die Anschlüsse im Detail:

Legende: USB | USB-C | HDMI | Audio | Strom

Technische Daten:

Video
Artikelnummer	5778000156
Videoeingänge	1 x HDMI (Typ-A Buchse) 1 x USB (Typ-C Buchse)
Eingangsauflösung	HDMI: Bis zu 4K@60Hz 4:4:4 USB-C: USB 3.1, unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:4:4 8bit, DP1.4
Videoausgänge	1 x HDMI (Typ-A Buchse)
Ausgabeauflösung	bis zu 4K@60Hz 4:4:4
HDMI Standard	HDMI 2.0
HDCP Version	HDCP 2.3

USB
Host	1 x Typ-C, Buchse 1 x Typ-B, Buchse
USB Standard Host	1 x Typ-C, USB 3.2 Gen 1, max. 5 Gbps 1 x Typ-B, USB 3.0, max. 5 Gbps
Device	4 x Typ-A, Buchse
USB Standard Device	4 x USB 3.0, max. 5 Gbps, max. 5V/1A. Bei Verwendung aller Ports max. 5V/0,9A
USB-C PD 3.0 (Ladestrom)	1 x Typ-C Buchse zur Einspeisung, 100W (max.)

Audio
Unterstützte HDMI Audio Formate	HDMI IN/OUT: LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTSEX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DTS:X, DSD L/R OUT: PCM 2.0CH
Audioausgang	HDMI, 3,5 mm Klinke

Daten & Steuerung
Steuerschnittstellen	4 x USB Device (USB 3.0 Typ-A) 1 x USB Host (USB 3.0 Typ-B) 1 x USB Host (USB 3.2 Gen 1 Typ-C) 1 x RS232 (3-Pin Euroblock)

Allgemein
Betriebstemperatur	0 ~ 45°C
Lagertemperatur	-20 ~ 60°C
Relative Luftfeuchtigkeit	20 ~ 90 %
Externes Netzteil	Eingang: AC 100~240V 50/60Hz; Ausgang: 12V DC 1A
Stromverbrauch	Typisch: 7,8 W, Standby: 0,6 W
Abmessungen (BxHxT)	175 x 30 x 100 mm (175 x 32 x 100 mm inkl. Standfüße)
Nettogewicht	505 g

zum Webshop

KVM Switch 41C

Raumgröße: Besprechungsraum | Reichweite: medium | Technologie: HDMI / USB

Der KVM Switch 41C eignet sich ideal für kleine und mittlere Räume mit KVM-Anwendung.

In diesem Szenario ist ein fester Raum-PC über den KVM Switch 41C mit einem Touchdisplay per HDMI und USB 3.0 und einer Videobar per USB 3.0 verbunden. Ein externer Laptop ist per HDMI und USB, ein weiterer per USB-C verbunden.

Für BYOM-Anwendungen kann nun zwischen den 3 angeschlossenen Computern umgeschaltet werden. Dadurch wird der Bildschirminhalt übertragen und die Videobar kann für Videokonferenzen verwendet werden. Über die Touchfunktion des Displays kann der PC ebenfalls bedient werden.

Denkbar ist auch, eine Funkmaus und –tastatur anzuschließen, die den aktiven PC steuert.

Der Laptop wird über USB-C zusätzlich mit bis zu 60 W geladen. Der aktive Eingang kann direkt am Gerät, per WebUI oder automatisch umgeschaltet werden.

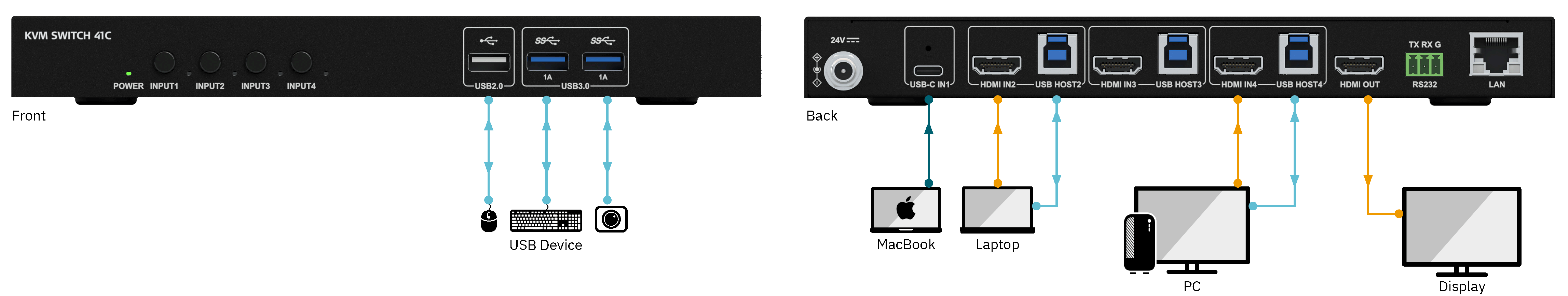

Die Anschlüsse im Detail:

Legende: USB | USB-C | HDMI

Technische Daten:

Video
Artikelnummer	5778000155
Videoeingänge	3 x HDMI (Typ-A Buchse) 1 x USB (Typ-C Buchse)
Eingangsauflösung	HDMI: Bis zu 4K@60Hz 4:4:4, HDR USB-C: USB 3.1, unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:2:0 8bit oder 4K@30Hz 4:4:4 8bit
Videoausgänge	1 x HDMI (Typ-A Buchse)
Ausgabeauflösung	bis zu 4K@60Hz 4:4:4, HDR
HDMI Standard	HDMI 2.0b
HDCP Version	HDCP 2.2

USB
Host	1 x Typ-C, Buchse 3 x Typ-B, Buchse
USB Standard Host	1 x Typ-C, USB 3.2 Gen 1, max. 5 Gbps 3 x Typ-B, USB 3.0, max. 5 Gbps
Device	3 x Typ-A, Buchse
USB Standard Device	2 x USB 3.0, max. 5 Gbps, max. 5V/1A 1 x USB 2.0, max. 480 Mbps, max. 5V/500mA
USB-C PD 2.0 (Ladestrom)	60W (max.)

Audio
Unterstützte HDMI Audio Formate	Unterstützt alle Audio Formate der HDMI 2.0 Spezifikation, inkl. PCM 2.0/5.1/7.1, Dolby TrueHD, Dolby Atmos, DTS-HD, Master Audio und DTS:X
Audioausgang	HDMI

Daten & Steuerung
Steuerschnittstellen	2 x USB Device (USB 3.0 Typ-A) 1 x USB Device (USB 2.0 Typ-A) 3 x USB Host (USB 3.0 Typ-B) 1 x USB Host (USB 3.2 Gen 1 Typ-C) 1 x Ethernet (RJ45) 1 x RS232 (3-Pin Euroblock)

Allgemein
Betriebstemperatur	0 ~ 45°C
Lagertemperatur	-20 ~ 70°C
Relative Luftfeuchtigkeit	10 ~ 90 %
Externes Netzteil	Eingang: AC 100~240V 50/60Hz; Ausgang: 24V DC 5A
Stromverbrauch	96 W
Abmessungen (BxHxT)	230 x 27,3 x 140,2 mm (inkl. Standfüße)
Nettogewicht	860 g

zum Webshop

MultiSwitch 41 4K60

Raumgröße: ??? | Reichweite: bis zu ??? m | Technologie: ???

?????

?????

Videoeingänge
Artikelnummer	5778000153
Eingänge	1x HDMI, 1x USB-C, 1x DP, 1x VGA
Schnittstellen	HDMI (Typ A), USB (Typ-C), DisplayPort, VGA (15-Pin SubD), alle Buchse
HDMI Auflösung	Bis zu 4K@60Hz 4:4:4 8bit, HDR10
USB-C Auflösung	Bis zu 4K@60Hz 4:4:4 (HDMI Alt Mode)
DisplayPort Auflösung	Bis zu 4K@60Hz 4:4:4
VGA Auflösung	Bis zu 1920×1200@50/60Hz

Videoausgänge
Ausgang	1x HDMI
Schnittstelle	HDMI (Typ A)
HDMI Ausgangsauflösung	Bis zu 4K@60Hz 4:4:4 8bit, HDR10
VGA Auflösung, skaliert	1024×768@60Hz, 1280×720@50Hz, 1280×720@60Hz, 1360×768@60Hz, 1600×1200@60Hz, 1920×1080@50Hz, 1920×1080@60Hz (Default), 1920×1200@60Hz

Audio
Audioausgänge	1x digital/optisch, 1x sym. Stereo
Schnittstelle	1x Toslink, 1x 5-Pin Euroblock
Unterstützte HDMI Formate	LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ and DTS-HD® Master Audio™ pass-through
Unterstützte DP Formate	8 Kanal LPCM, bis zu 24bit 192Khz, AC3, DTS
Analog Audio	PCM (Stereo)
Digitale Audio Formate	PCM, Dolby Digital, DTS, DTS-HD
Frequenzgang	20Hz bis 20kHz, ±1dB

Steuerung
Steuerung	1x IR Eingang, 1x RS232
Schnittstellen	1x 3,5 mm Klinke, 1x 3-Pin Euroblock

Allgemein
HDMI Version	2.0
HDCP Version	2.3
DP Version	1.2
CEC	Unterstützt
Hot Plug Detection	Unterstützt
Bandbreite	18 Gb/s
Empfohlene, maximale HDMI Kabellängen	4K@60Hz 4:4:4 ≤ 5m, 4K@60Hz 4:2:0 ≤ 10m, 1080p ≤ 15m
Betriebstemperatur	-5° bis +55° C
Lagertemperatur	-25° bis +70° C
Relative Luftfeuchtigkeit	10% bis 90%, nicht kondensierend
Externes Netzteil	Eingang: 100 bis 240V AC, 50/60Hz, Ausgang: 12V DC 2A
Leistungsaufnahme	max. 8W
Abmessungen (BxHxT)	300 x 26 x 115 mm
Nettogewicht	855 g

zum Webshop

DUMMY

Extender + Switch

Diese Geräte dienen sowohl als Extender als auch als Switch und vereinen damit zwei Funktionen in einem Gerät.

Sie können Signale über große Entfernungen verlängern und gleichzeitig zwischen mehreren Quellen umschalten.
Dadurch reduzieren sie den Gerätebedarf, vereinfachen Installationen und erhöhen die Flexibilität – ideal für komplexe AV-/IT-Umgebungen mit wechselnden Signalwegen.

MultiSwitch 31 HDBT 2.0 + HDMI-HDBT 2.0 Extender

Der MultiSwitch 31 HDBT ist ein 3×1 USB-C & HDMI über HDBT 2.0 Sender. Er verfügt über zwei USB-C- und einen HDMI-Eingang mit zugehöriger USB 2.0 Typ-B Buchse. Zwei lokale USB 2.0 Typ-A Ports werden mit dem aktiven Eingang verbunden. Er unterstützt Auflösungen bis zu 4K@60 4:2:0 8bit und 4K@30Hz 4:4:4 8bit und ist HDCP 2.2 kompatibel. 4K-Signale können bis zu 35 m über ein einzelnes Cat 5e/6-Kabel und bis zu 40 m über ein einzelnes Cat 6A/7-Kabel übertragen werden.

Transmitter: zum Webshop

Der HDMI-HDBT 2.0 Extender – RX ist ein HDBaseT 2.0 kompatibler Empfänger mit PoH Unterstützung, der Signale aus bis zu 40 m Entfernung per CAT-6a/7-Kabel empfängt und in HDMI zurückwandelt. Die Durchleitung von USB- und RS232-Signalen wird ebenfalls unterstützt.

Receiver: zum Webshop

Details

MultiSwitch 21 HDBT

Der MultiSwitch 21 HDBT ist das ideale Produkt für die Nutzung von UC Equipment wie Videosoundbars, Kameras und Speakerphones in Besprechungsräumen. Er eignet sich aber auch für KVM Anwendungen.

Er ist ein Multiformat Umschalter für HDMI, USB-C inkl. USB Datensignale und unterstützt Auflösungen bis 4K/60 4:4:4, sowie HDCP 2.2. Die Daten werden unkomprimiert mit bis zu 18 Gbit/s über eine Distanz von bis zu 100 m verlustfrei über ein CAT6/7 Kabel übertragen. Der Extender unterstützt zudem die Übertragung von 1 GBit/s Netzwerk, RS232 und bidirektionales PoC und er verfügt über eine Vielzahl von Steuermöglichkeiten.

zum Webshop

Details

MultiSwitch 31 HDBT 2.0
MultiSwitch 21 HDBT

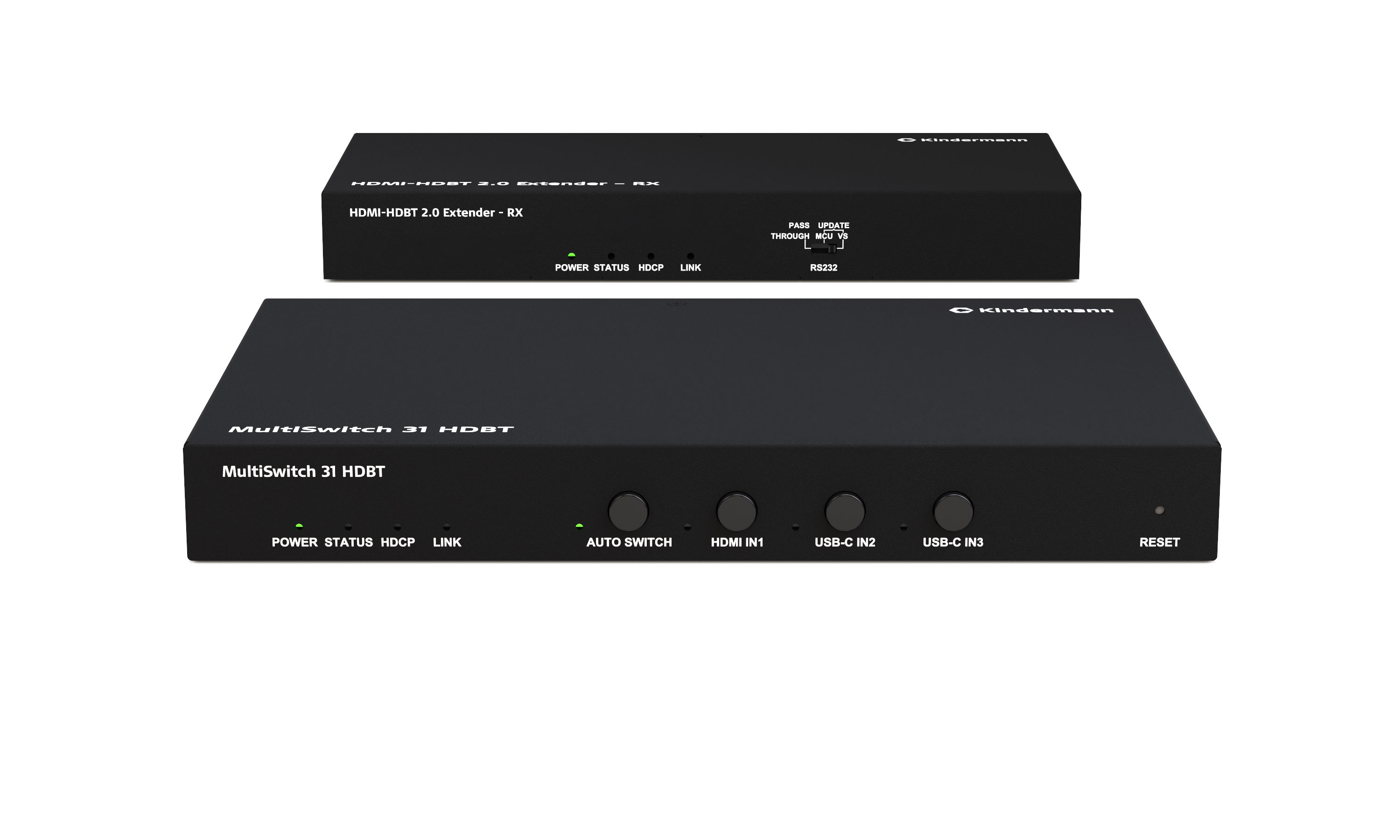

MultiSwitch 31 HDBaseT 2.0 + HDMI-HDBT 2.0 Extender

Raumgröße: Besprechungsraum | Reichweite: bis zu 40 m | Technologie: HDBaseT

Der MultiSwitch 31 HDBT wandelt ein HDMI oder USB-C-Signal in ein HDBaseT 2-Signal und überträgt es über eine Cat6a oder Cat7-Leitung bis zu 40 m weit. Der Empfänger wandelt das Signal zu HDMI zurück. Neben HDMI werden auch USB, Audio, RS232 und Netzwerksignale übertragen.

In dieser Anwendung muss ein HDMI oder ein USB-C Signal zuverlässig über eine Strecke von 35 m übertragen werden. Zusätzlich soll das vorhandene Speakerphone am Tisch als auch die verbaute Kamera am Display verwendet werden. Der aktive Eingang bekommt Zugriff auf die USB-Geräte, die am Sender UND am Empfänger angeschlossen sind. So steht immer sowohl die Kamera, das Speakerphone als auch die Touchfunktion des Displays zur Verfügung.

Der Laptop wird über USB-C zusätzlich mit bis zu 45 W geladen.
Die Stromversorgung des Sets erfolgt am Sender.

Der aktive Eingang kann direkt am Gerät, per WebUI, über Kontakteingänge oder automatisch umgeschaltet werden.

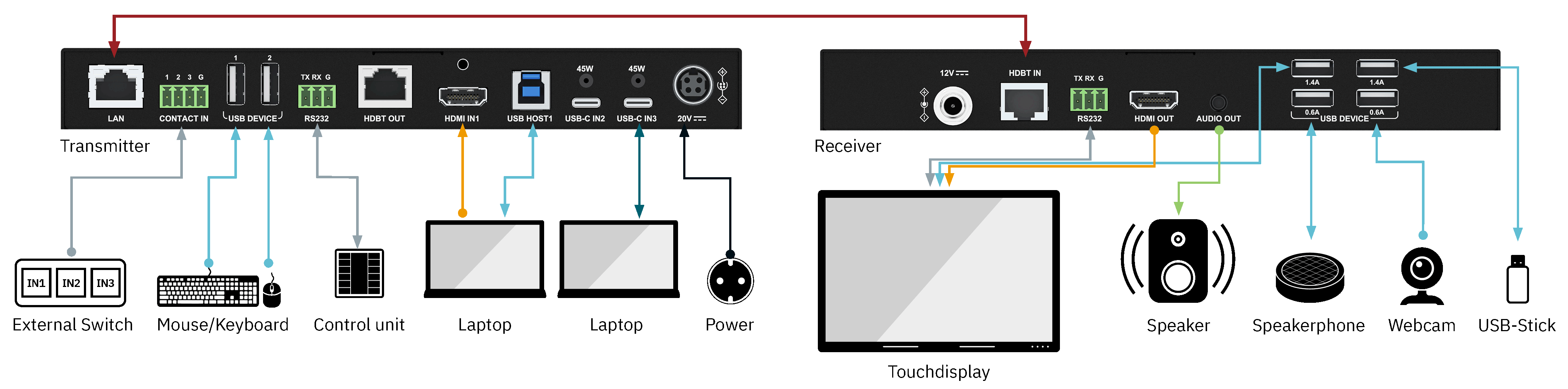

Die Anschlüsse im Detail:

Technische Daten:

Video	Transmitter	Receiver
Artikelnummer	7488000096	7488000097
Videoeingänge	1 x HDMI (Typ-A Buchse) 2 x USB (Typ-C Buchse)	1 x HDBT IN (RJ45)
Eingangsauflösung	HDMI: Bis zu 4K@60Hz 4:2:0 8-bit und 4K@30Hz 4:4:4 8-bit, HDR USB-C: unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:2:0 8-bit video	–
Videoausgänge	1 x HDBT OUT (RJ45)	1 x HDMI (Typ-A Buchse)
Unterstützte Ausgabeauflösungen	4096 x 21602,5,6,7,8 (YUV 4:2:0), 3840 x 21602,5,6,7,8 (YUV 4:2:0), 2560×16008, 2560×14408, 1920×12008, 1920x1080P8, 1680×10508, 1600×12008, 1600×9008, 1440×9008, 1366×7688, 1360×7688, 1280×10248, 1280×9608, 1280×8008, 1280×7688, 1280×7208, 1024×7688, 800×6008 1 = bei 23.98 Hz, 2 = bei 24 Hz, 3 = bei 25 Hz, 4 = bei 29.97 Hz, 5 = bei 30 Hz, 6 = bei 50 Hz, 7 = bei 59.94 Hz, 8 = bei 60 Hz	4096 x 21602,5,6,7,8 (YUV 4:2:0), 3840 x 21602,5,6,7,8 (YUV 4:2:0), 2560×16008, 2560×14408, 1920×12008, 1920x1080P8, 1680×10508, 1600×12008, 1600×9008, 1440×9008, 1366×7688, 1360×7688, 1280×10248, 1280×9608, 1280×8008, 1280×7688, 1280×7208, 1024×7688, 800×6008 1 = bei 23.98 Hz, 2 = bei 24 Hz, 3 = bei 25 Hz, 4 = bei 29.97 Hz, 5 = bei 30 Hz, 6 = bei 50 Hz, 7 = bei 59.94 Hz, 8 = bei 60 Hz
HDMI Standard	HDMI 1.4b	HDMI 1.4
HDCP Version	HDCP 2.2	HDCP 2.2
Maximale Datenrate	10,2 Gbps	10,2 Gbps

USB	Transmitter	Receiver
Host	2 x Typ-C, Buchse 1 x Typ-B (3.0), Buchse	–
USB Standard Host	USB 2.0, max. 480 Mbps	–
Device	2 x Typ-A, Buchse	4 x Typ-A Buchse
USB Standard Device	USB 2.0, max. 480 Mbps	2 x USB 2.0, max. 127 Mbps, 1,4 A 2 x USB 2.0, max. 127 Mbps, 0,6 A
USB-C PD 2.0 (Ladestrom)	45 W (max.)	–

Audio	Transmitter	Receiver
Unterstützte HDMI Audio Formate	HDMI: Bis zu PCM 7.1, Dolby Atmos, and DTS:X	HDMI: Bis zu PCM 7.1, Dolby Atmos, and DTS:X AUDIO OUT: Stereo
Audioausgang	HDBT	HDMI, 3,5 mm Klinke

Daten & Steuerung	Transmitter	Receiver
Steuerschnittstellen	2 x USB Device (USB 2.0 Typ-A) 2 x USB Host (Typ-C) 1 x USB Host (USB 2.0 – physisch 3.0 – Typ-B) 1 x Ethernet (RJ45) 1 x RS232 (3-Pin Euroblock) 1 x Kontakteingänge (4-Pin Euroblock)	4 x USB Device (USB 2.0 Typ-A) 1 x RS232 (3-Pin Euroblock)

Allgemein	Transmitter	Receiver
Betriebstemperatur	0 ~ 45°C	0 ~ 45°C
Lagertemperatur	-20 ~ 70°C	-20 ~ 70°C
Relative Luftfeuchtigkeit	10 ~ 90 %, nicht-kondensierend	10 ~ 90 %, nicht-kondensierend
Externes Netzteil	Externes Netzteil 20V DC 8A, mit einseitiger PoH-Funktion, der Sender kann den Empfänger mit Strom versorgen.	Externes Netzteil 12V DC 3A, mit bidirektionaler PoH-Funktion, der Sender kann vom Empfänger mit Strom versorgt werden und andersherum.
Stromverbrauch	144 W	144 W
Abmessungen (BxHxT)	210 x 25 x 130 mm	210 x 25 x 90,2 mm
Nettogewicht	730 g	430 g

Übertragungsreichweiten:

Kabel	Reichweite	Video
Cat 5e/6	60 m	1080P@60 36bpp
Cat 6A/7	70 m	1080P@60 36bpp
Cat 5e/6	35 m	4K@30Hz 4:4:4 24bpp
Cat 6A/7	40 m	4K@60 4:2:0 24bpp

Transmitter

zum Webshop

Receiver

zum Webshop

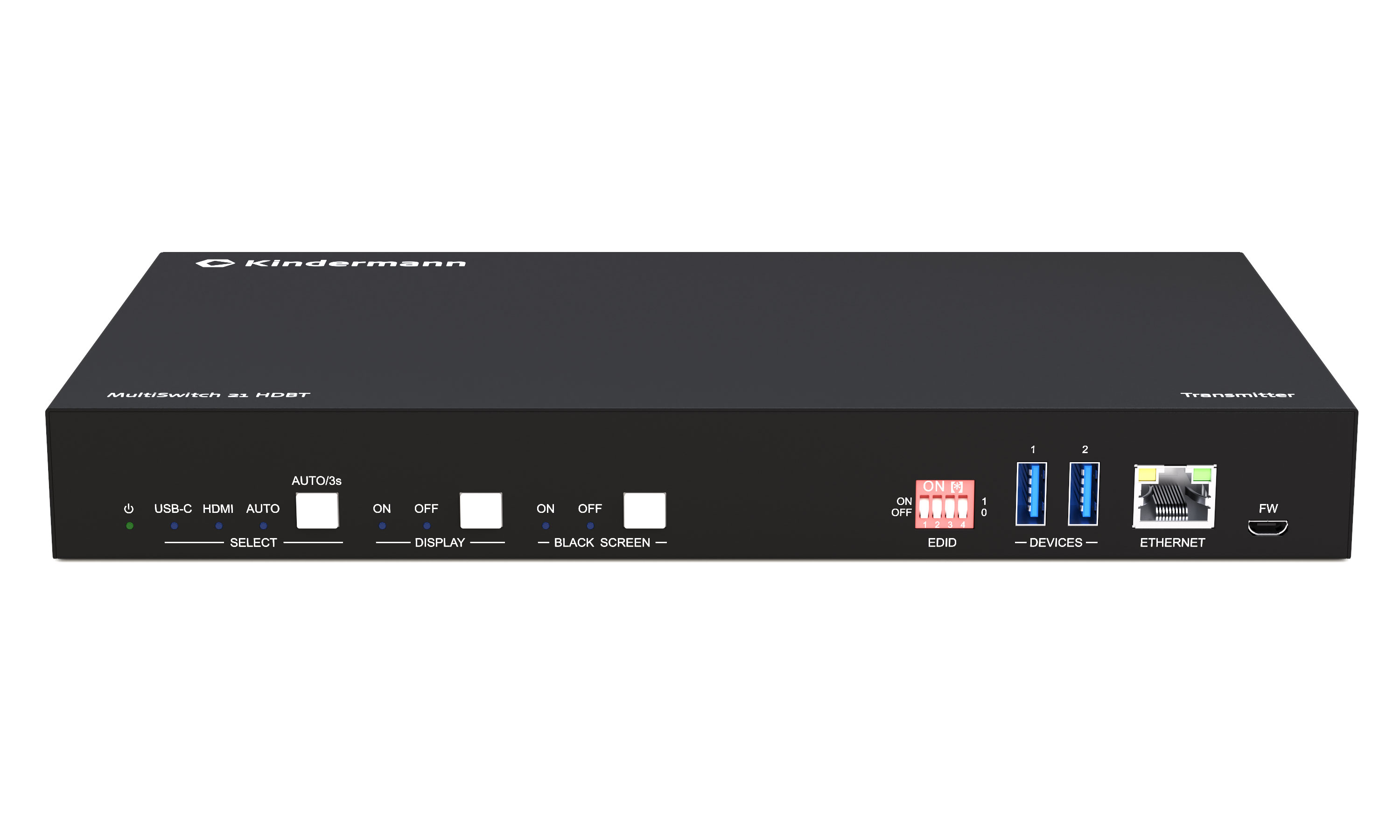

MultiSwitch 21 HDBT

Raumgröße: Besprechungsraum | Reichweite: bis zu 100 m | Technologie: HDBaseT

Der Kindermann MultiSwitch 21 HDBT wandelt ein HDMI oder USB-C Signal in ein HDBaseT 3-Signal und überträgt es unkomprimiert über eine Cat6a oder Cat7-Leitung bis zu 100 m weit. Der Empfänger wandelt das Signal zu HDMI zurück. Neben HDMI werden auch USB, Audio, RS232 und Netzwerksignale übertragen.

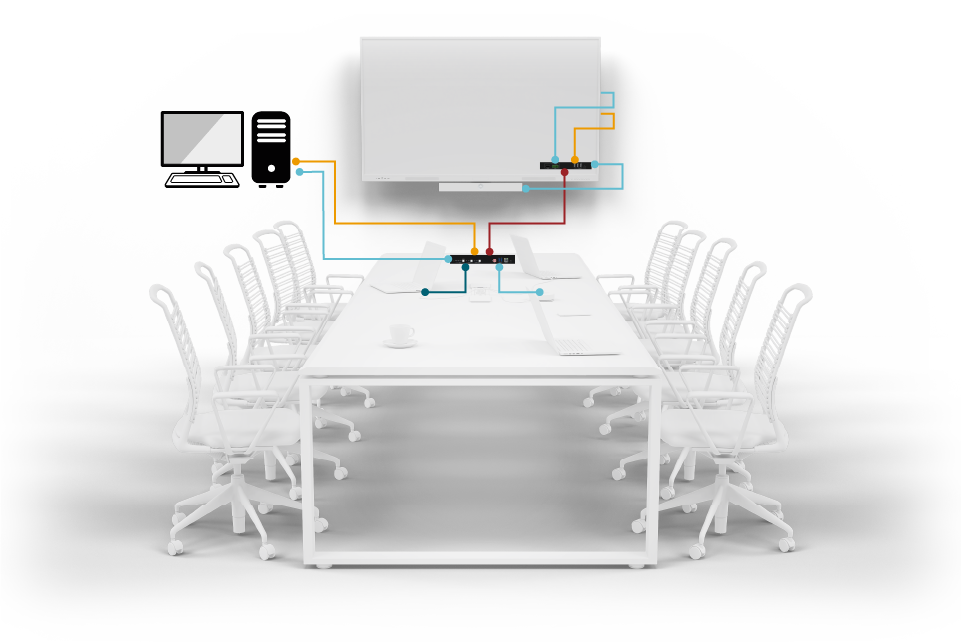

In diesem Szenario ist ein fester Raum-PC über den MultiSwitch 21 HDBT mit einem Touchdisplay per HDMI und USB und einer Kamera sowie einem Speakerphone per USB verbunden. Für BYOM-Anwendungen kann nun ein mitgebrachter Laptop über USB-C mit dem MultiSwitch 21 HDBT verbunden werden. Dieser schaltet automatisch auf den USB-C Eingang um. Dadurch wird der Bildschirminhalt übertragen und die Kamera und das Speakerphone können für Videokonferenzen verwendet werden. Über die Touchfunktion des Displays kann der Laptop ebenfalls bedient werden. Zusätzlich wird dieser mit bis zu 60 W geladen.

Die Stromversorgung des Sets kann entweder am Sender oder am Empfänger erfolgen.

Der aktive Eingang kann direkt am Gerät, per WebUI, RS232 oder automatisch umgeschaltet werden.

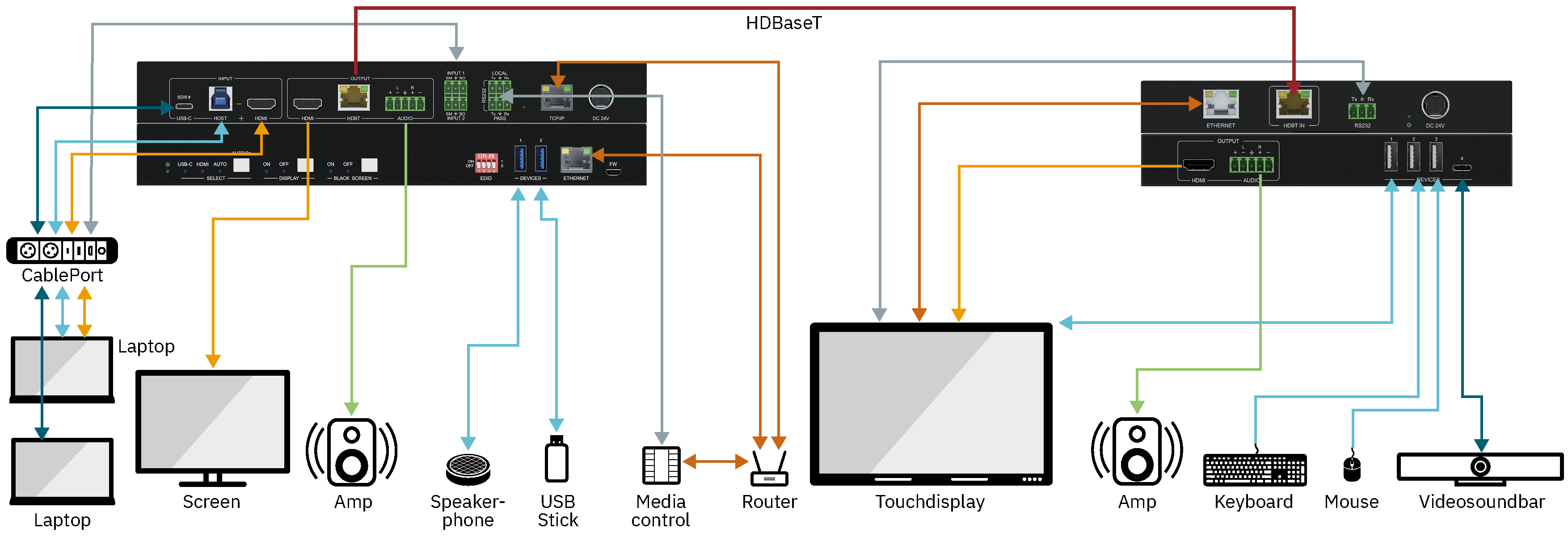

Die Anschlüsse im Detail:

Technische Daten:

Video	Transmitter	Receiver
Artikelnummer	7488000160	7488000160
Videoeingänge	1 x HDMI (Typ-A Buchse) 1 x USB-C (Typ-C Buchse)	1 x HDBT (RJ45)
Eingangsauflösung	HDMI: Bis zu 4K@60Hz 4:4:4 inkl. HDR10 und Dolby Vision USB-C: Bis zu 4K@60Hz 4:4:4 (DP alt & HDMI alt Mode)	bis zu 4K@60Hz 4:4:4
Videoausgänge	1 x HDMI Loop (Typ-A Buchse) 1 x HDBaseT (RJ45)	1 x HDMI (Typ-A Buchse)
Ausgabeauflösung	HDMI: bis zu 4K@60Hz 4:4:4 HDR10, Dolby Vision HDBaseT: bis zu 4K@60Hz 4:4:4	bis zu 4K@60Hz 4:4:4 HDR10, Dolby Vision
HDMI Standard	HDMI 2.0b	HDMI 2.0b
HDCP Version	HDCP 2.2	HDCP 2.2

Audio	Transmitter	Receiver
Unterstützte HDMI Audio Formate	LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ pass-through	LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ pass-through
Audioausgänge	1 x 5-Pin Euroblock	1 x 5-Pin Euroblock
Frequenzgang	20Hz – 20KHz, ±3 dB	20Hz – 20KHz, ±3 dB
Ausgabeauflösung	80dB, 20Hz-20 kHz Bandbreite SPDIF: > 90dB, 20Hz-20 kHz Bandbreite	80dB, 20Hz-20 kHz Bandbreite SPDIF: > 90dB, 20Hz-20 kHz Bandbreite

Daten & Steuerung	Transmitter	Receiver
Steuerschnittstellen	1 x EDID (4-fach DIP Schalter) 2 x USB Device (USB 2.0 Typ-A) 1 x Ethernet (RJ45) 1 x Firmware (Micro-USB) 1 x USB Host (USB 2.0 Typ-B) 2 x Kontakteingänge (3-pin Euroblock) 2 x RS232 (3-Pin Euroblock) 1 x TCP/IP (RJ45)	3 x USB Device (USB 2.0 Typ-A) 4 x USB Device (USB 2.0 Typ-C) 1 x Ethernet (RJ45) 1 x RS232 (3-Pin Euroblock)

Allgemein	Transmitter	Receiver
Betriebstemperatur	-5 ~ +55 °C	-5 ~ +55 °C
Lagertemperatur	-25 ~ +70 °C	-25 ~ +70 °C
Relative Luftfeuchtigkeit	10 % ~ 90 %	10 % ~ 90 %
Externes Netzteil	Eingang: AC 100~240V, 50/60Hz; Ausgang: 24V DC 5A.	Eingang: AC 100~240V, 50/60Hz; Ausgang: 24V DC 5A.
Stromverbrauch	76.5W (max.)	76.5W (max.)
USB-C PD (Ladestrom)	60W (max.)	60W (max.)
Abmessungen (B x H x T)	265 x 150 x 32 mm	173 x 95 x 24.5 mm
Nettogewicht	1020 g	410 g

zum Webshop

DUMMY

Unterschiede der Signalarten – HDMI – USB – USB-C

Die wichtigsten Signale in AV-Umgebungen sind HDMI, USB und USB-C Signale. Doch wofür eignen sich die Signale eigentlich und wie lange darf ein Kabel sein?

Merkmal	HDMI	USB	USB-C
Signaltyp	Audio + Video (digital)	Daten (digital), Stromversorgung	Daten, Video, Audio, Strom (digital, multifunktional)
Primärer Zweck	Übertragung von Bild und Ton	Peripherieanbindung (z. B. Maus, Tastatur, Datenträger)	Universelle Schnittstelle für Daten, Video, Audio und Strom
Steckertyp	Typ-A, Typ-C	USB-A, USB-B, Micro-USB, Mini-USB	USB-C (symmetrisch, kleiner Formfaktor)
Videoübertragung	Ja (bis 8K, je nach Version)	Nein	Ja (über „DPAlt Mode“)
Audioübertragung	Ja	Nein	Ja (z. B. über USB Audio oder DisplayPort Alt Mode)
Stromversorgung	Minimal (für EDID, CEC etc.)	Ja (bis 4,5 W bei USB 2.0, mehr bei USB 3.x)	Ja (bis 240 W mit USB Power Delivery 3.1)
Datenübertragung	Nein	Ja (bis 40 Gbps bei USB 4)	Ja (USB 3.2, USB 4, Thunderbolt 3/4 möglich)
Maximale Kabellänge	ca. 5 – 10 m (ohne Extender)	ca. 5 m (USB 2.0), 3 m (USB 3.x)	ca. 1–2 m (abhängig von Datenrate und Funktion)

Bei der USB-C Schnittstelle ist zu beachten, dass alle Features unterstützt werden können, aber kein Feature unterstützt werden muss. Bei der Kabelwahl ist genau darauf zu achten, welche Features unterstützt werden.

Da maximale Kabellänge für die praktische Anwendung in Konferenzräumen, Bildungseinrichtungen, etc. selten geeignet sind, gibt es verschiedene Möglichkeiten zur Erweiterung der Kabelstrecke.

HDMI-Kupfer – Aktiv – AOC und Cat-Extender (Extender):

Kabeltyp	HDMI	USB	USB-C Full Featured
Aktives Kabel	bis ca. 15 – 20 m	bis ca. 10 –15 m	bis ca. 5 m
AOC (Active Optical Cable)	bis 100 m	bis 15 m	bis 15 m
Cat-Extender (über CAT6a/7)	bis 100 m	bis 100 m	bis 100 m

Extender | Switch | MultiSwitch

Signalmanagement

Lösungen:

Extender

“Verlängerer” dienen dazu, Signale über größere Entfernungen zu übertragen, als es mit Standardkabeln möglich wäre.

USB-C HDBT3 Extender 4K60 Set

HDMI/USB-HDBT3 Extender Set²

HDMI-CAT Extender Set 4K60²

HDMI-HDBT Extender² 4K30 TX/RX

USB 3.2 Cat-Extender

USB-C HDBT3 Extender 4K60 Set

Die Anschlüsse im Detail:

Technische Daten:

HDMI/USB-HDBT3 Extender Set²

Die Anschlüsse im Detail:

Technische Daten:

HDMI-CAT Extender Set 4K60²

Die Anschlüsse im Detail:

Technische Daten:

HDMI-HDBT Extender² 4K30 TX/RX

Die Anschlüsse im Detail:

Technische Daten:

USB 3.2 CAT-Extender

Die Anschlüsse im Detail:

Technische Daten:

AOC Kabel

DUMMY

Switch

“Umschalter” ermöglichen das Umschalten von Signalen zwischen mehreren Quellen auf ein Display oder einen Projektor.

KVM-Switch 21C

KVM Switch 41C

KVM Switch 21C

Die Anschlüsse im Detail:

Technische Daten:

KVM Switch 41C

Die Anschlüsse im Detail:

Technische Daten:

MultiSwitch 41 4K60

DUMMY

Extender + Switch

Diese Geräte dienen sowohl als Extender als auch als Switch und vereinen damit zwei Funktionen in einem Gerät.

MultiSwitch 31 HDBT 2.0 + HDMI-HDBT 2.0 Extender

MultiSwitch 21 HDBT

MultiSwitch 31 HDBaseT 2.0 + HDMI-HDBT 2.0 Extender

Die Anschlüsse im Detail:

Technische Daten:

Übertragungsreichweiten:

MultiSwitch 21 HDBT

Die Anschlüsse im Detail:

Technische Daten:

DUMMY

Unterschiede der Signalarten – HDMI – USB – USB-C

Ihr Kontakt

Vertrieb

Ihr Ansprechpartner

Vertrieb
