Anschluss-Lösungen

Konnect



Zukunftssicher, modular und vielfältig einsetzbar!

Mit dem modularen Anschluss-System lassen sich Computer-, Video-, Audio-, Steuerungs- sowie Netzwerk-Anschlüsse problemlos in Schalterrahmen, Tischanschlussfelder, Bodentanks und 19 Zoll Racks integrieren.

Somit ist nun endgültig Schluss mit unansehnlichen, herumliegenden oder hängenden Kabeln! Wählen Sie aus der umfangreichsten Produktpalette am Markt. Das modulare System kann jederzeit um neue Schnittstellen erweitert werden und bietet auf lange Zeit eine hohe Betriebssicherheit.

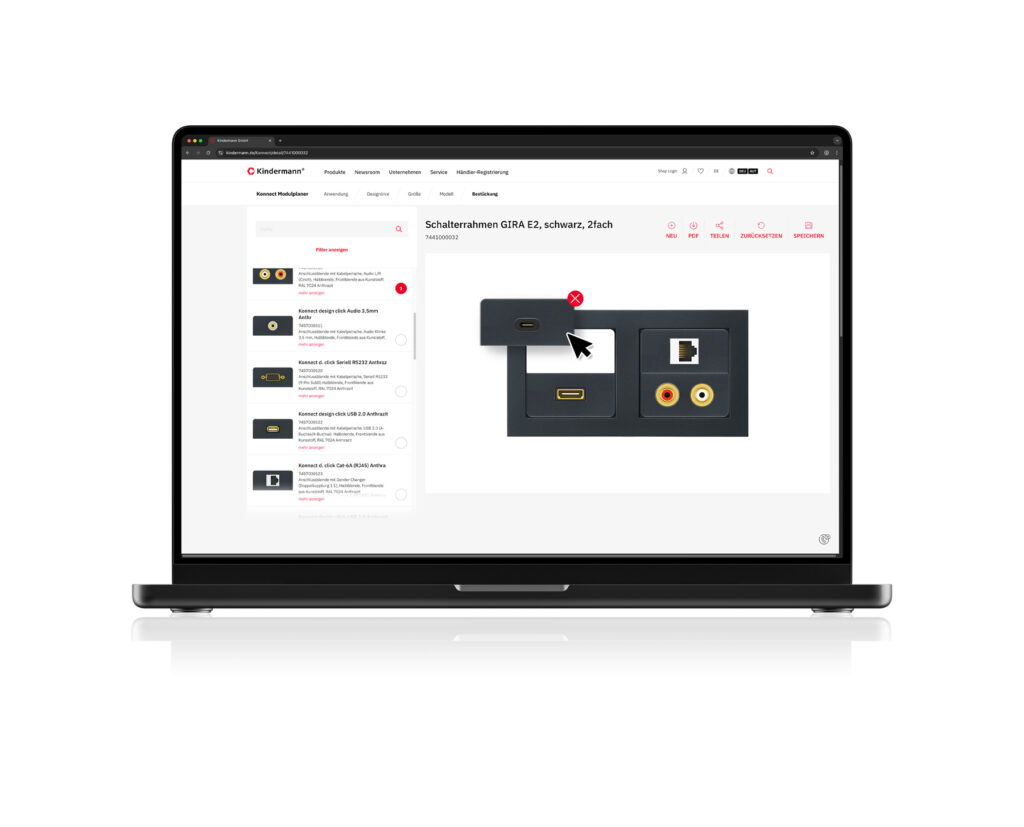

Unser Konnect Modul Planer

Der neue Online-Produktkonfigurator für den Einbau von Kindermann Konnect-Anschlussblenden.

Anwendungsbereich bestimmen > Schnittstellen auswählen > Speichern

Die Konnect Familie

Die Anschlussblenden sind für die verschiedenen Anwendungsbereiche sowie in unterschiedlichen Formen und Materialien in hochwertiger Ausführung verfügbar.






Anwendungsbereiche


Konnect design click


Konnect 50 alu


Konnect 54 alu


Konnect flex 45 click
SchalterprogrammeJaJaJa
CablePort desk²
CablePort standard²
CablePort flex
CablePort flex Modulträger
CablePort Office
Ja
BodentankJa
19 Zoll-RackblendeJa

Rückseitige Ausführungen

Wahlweise mit Lötanschluss, als Steckversion (Gender Changer) oder mit Kabelpeitsche verfügbar.

Die Anschlussblenden mit Kabelpeitschen sind größtenteils in 3 Ausführungen lieferbar:

  • ca. 20 cm Kabelpeitsche mit Buchse/Buchse
  • ca. 1 m Kabelpeitsche mit Buchse/Stecker
  • ca. 3 m Kabelpeitsche mit Buchse/Stecker

Konnect design click

Medientechnik perfekt integriert

  • Modernes und ansprechendes Design
  • Ohne sichtbare Schrauben für eine perfekte optische Integration
  • Frontblende aus weißem Kunststoff (RAL 9010)
  • Umfangreiches Sortiment an Daten- und AV-Schnittstellen
  • Hohe Flexibilität – individuell nach Kundenwunsch konfigurierbar
  • Einfache Montage
  • Passend für die aktuellen Schalterprogramme der führenden Hersteller

Frontblenden in drei Größen im Lieferumfangs

  • Für Schalterprogramme mit dem Innenmaß 50 x 50 mm, 54 x 54 mm und 55 x 55 mm.

Träger-/Montagerahmen aus Metall

  • Mit montierter Schnittstelle
  • Isoliert für massefreien Einbau

Die Installation mit dem „click“

  • Einfache und schnelle Montage
  • Werkzeugfrei

Installationsschema für einen Schalterrahmen

Frontblenden aus KunststoffBei Bedarf: ZwischenrahmenSchalterrahmenTräger-/Montage-rahmen aus MetallHohlwanddose / Brüstungskanal

Black is beautiful

Schalterprogramme in Schwarz oder Anthrazit sind voll im Trend.
Die Kindermann Konnect design click Blenden sind jetzt auch in Anthrazit verfügbar.

Passend zu den neuen Designprogrammen der großen Hersteller, wie Gira, Berker, Busch-Jaeger, Jung, um nur ein paar zu nennen, sind die Frontblenden der Konnect design click Blenden jetzt auch in Anthrazit verfügbar, die Größen 50×50 mm und 55×55 mm gibt es als Zubehörset zu den Standardblenden.

Konnect flex 45 click

Schnellmontage durch Frontrastung

  • Einfache und schnelle Montage ohne Werkzeug
  • Alle gängigen Schnittstellen verfügbar
  • Optisch verbessertes Erscheinungsbild ohne sichtbare Verschraubung durch flächenbündige Integration fast aller Schnittstellenarten
  • Flexibel: Die Anforderungen ändern sich im Laufe der Jahre. Unser CablePorts zukunftsicher, die Blenden können rückseitig entriegelt und getauscht werden.
  • Auch für 45er Brüstungskanäle mit mindestens 60 mm Einbautiefe geeignet

Konnect 50/54 alu

Installationsschema für einen Schalterrahmen mit Aufputzdose

Anschlussblenden mit 50 x 50 mm oder 54 x 54 mmBei Bedarf: Zwi-schenrahmen von Kindermann oder SchalterherstellerSchalterrahmenMontagerahmen 7442000001 (zwingend notwendig)Aufputz- oder Hohlwanddose

Kompatibilitätsliste

HerstellerProgrammKonnect alu 50Konnect alu 54Konnect design
BerkerS1, B1, B3, B7 Glas, Modul 2, Arsys, K.1/K.5, 21JaJa
BerkerS1, B1, B3, B7 GlasJaJa
Busch-JaegerSolo, Future (Linear), Carat, Alpha exlusive, Alpha nea, Impuls, Busch-axent Pur EdelstahlJaJa
Busch-JaegerReflex SI (linear), Duro 2000 Si (linear), balance SIJaJa
ElsoRiva, Scala, Fashion (jeweils nur mit ELSO-Kombirahmen 55 x 55), JoyJa
GiraEvent, E2, E22 weiß, Esprit, Standard 55, Edelstahl, Aluminium, S-Color, Fläche, S-Classic, E22, Classix (mit Gira Zwischenrahmen)JaJa
GiraEvent, E2, E22 weiß, Esprit, Standard 55JaJa
JungA 500, AS 500, AS universal, A plus, A creation,
LS design, AS universal, CD 500, ST 550, CD universal, CD plus
JaJa
JungA 500, AS 500, AS universal, A plus, A creation,
LS design, LS 990, LS plus, LS 990, Edelstahl, Aluminium, Anthrazit, Glanzchrom, Gold (mit zusätzlichem Zwischenrahmen)
JaJa
Hager/­TehalitKallysto pur, Kallysto stil, Kallysto artJaJa
KoppParis, Objekt HK05JaJa
KoppMilanoJaJa
Legrand-BTicinoCreo, Galea LifeJaJa
MertenAtelier, M-Arc, M-Plan, M-Smart, M-Plan II, M1, M-Star, Artec, Antik, Octocolor, System Basis, System Fläche, System M, TranscentJaJa
MertenAtelier, M-Arc, M-Plan, M-Smart, 1-M, M-StarJaJa
PehaStandard, Dialog, Nova, AuraJaJa
Presto-VedderRegina, Alessa, Alessa Plus, FiorenaJaJa
SiemensDelta i System, Delta vita, Delta miro, Delta profil, Delta style, Delta ambienteJaJa
SiemensDelta i System, Delta vita, Delta miro, Delta profil, Delta style, Delta ambiente jeweils in Verbindung mit Siemens Zwischenrahmen 55 x 55 mmJaJa
