Zukunftssicher, modular und vielfältig einsetzbar!
Mit dem modularen Anschluss-System lassen sich Computer-, Video-, Audio-, Steuerungs- sowie Netzwerk-Anschlüsse problemlos in Schalterrahmen, Tischanschlussfelder, Bodentanks und 19 Zoll Racks integrieren.
Somit ist nun endgültig Schluss mit unansehnlichen, herumliegenden oder hängenden Kabeln! Wählen Sie aus der umfangreichsten Produktpalette am Markt. Das modulare System kann jederzeit um neue Schnittstellen erweitert werden und bietet auf lange Zeit eine hohe Betriebssicherheit.

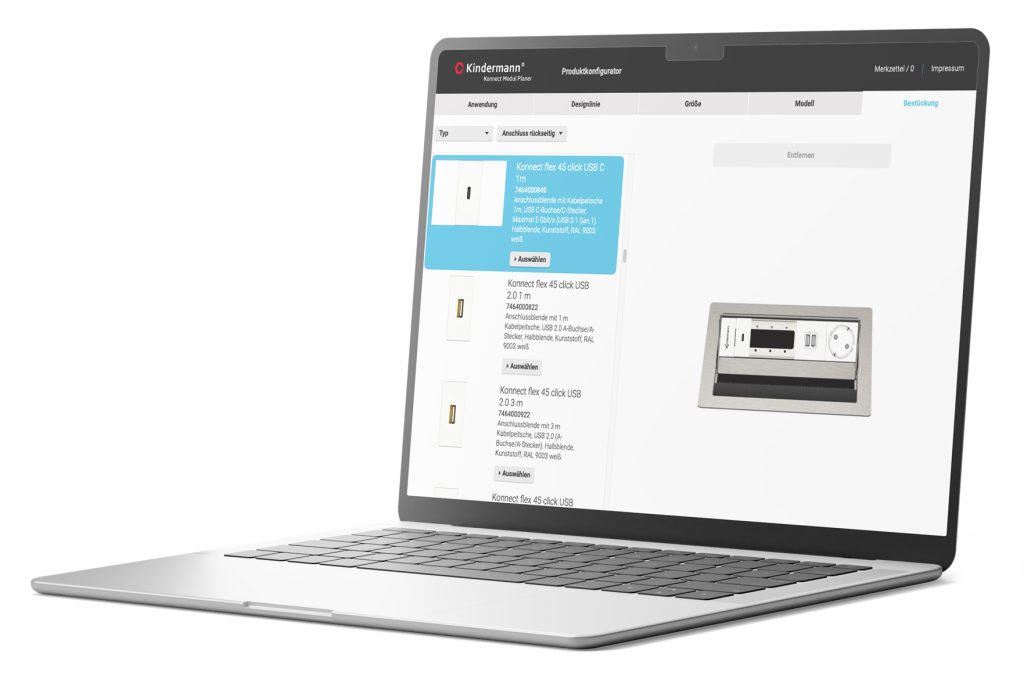

Unser Konnect Modul Planer
Der neue Online-Produktkonfigurator für den Einbau von Kindermann Konnect-Anschlussblenden.
Anwendungsbereich bestimmen > Schnittstellen auswählen > Speichern
Die Konnect Familie
Die Anschlussblenden sind für die verschiedenen Anwendungsbereiche sowie in unterschiedlichen Formen und Materialien in hochwertiger Ausführung verfügbar.
Anwendungsbereiche |  Konnect design click |  Konnect 50 alu |  Konnect 54 alu |  Konnect flex 45 click |
|---|---|---|---|---|
| Schalterprogramme | Ja | Ja | Ja | |
| CablePort desk² CablePort standard² CablePort flex CablePort flex Modulträger CablePort Office | Ja | |||
| Bodentank | Ja | |||
| 19 Zoll-Rackblende | Ja |

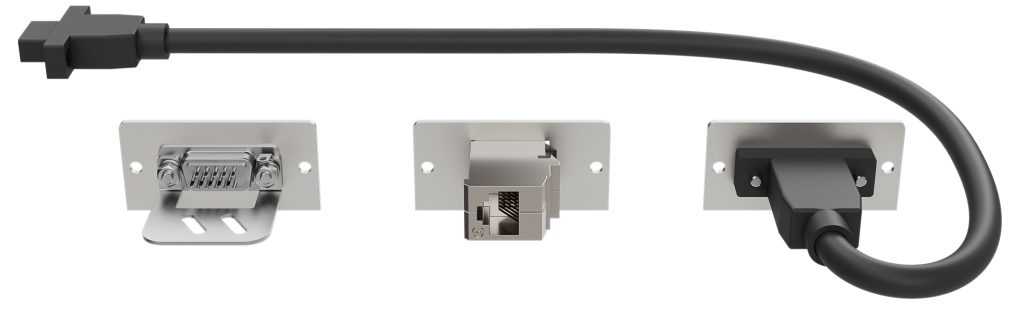

Rückseitige Ausführungen
Wahlweise mit Lötanschluss, als Steckversion (Gender Changer) oder mit Kabelpeitsche verfügbar.
Die Anschlussblenden mit Kabelpeitschen sind größtenteils in 3 Ausführungen lieferbar:
- ca. 20 cm Kabelpeitsche mit Buchse/Buchse
- ca. 1 m Kabelpeitsche mit Buchse/Stecker
- ca. 3 m Kabelpeitsche mit Buchse/Stecker
Konnect design click
Medientechnik perfekt integriert
- Modernes und ansprechendes Design
- Ohne sichtbare Schrauben für eine perfekte optische Integration
- Frontblende aus weißem Kunststoff (RAL 9010)
- Umfangreiches Sortiment an Daten- und AV-Schnittstellen
- Hohe Flexibilität – individuell nach Kundenwunsch konfigurierbar
- Einfache Montage
- Passend für die aktuellen Schalterprogramme der führenden Hersteller

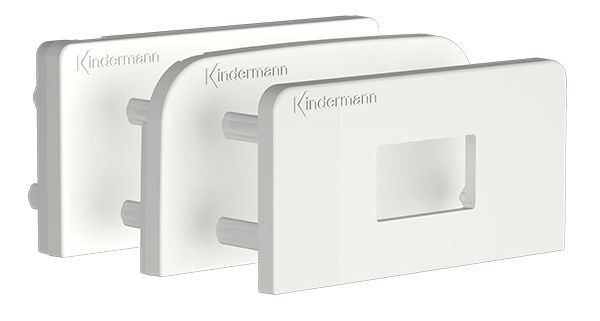

Frontblenden in drei Größen im Lieferumfangs
- Für Schalterprogramme mit dem Innenmaß 50 x 50 mm, 54 x 54 mm und 55 x 55 mm.

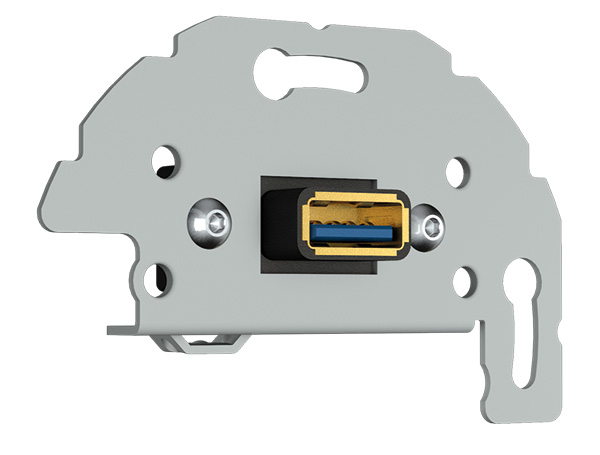

Träger-/Montagerahmen aus Metall
- Mit montierter Schnittstelle
- Isoliert für massefreien Einbau

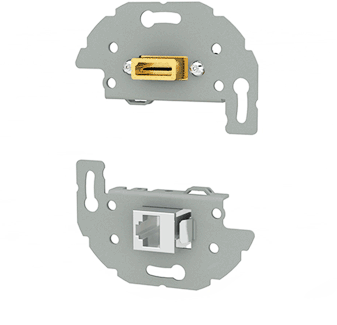

Die Installation mit dem „click“
- Einfache und schnelle Montage
- Werkzeugfrei

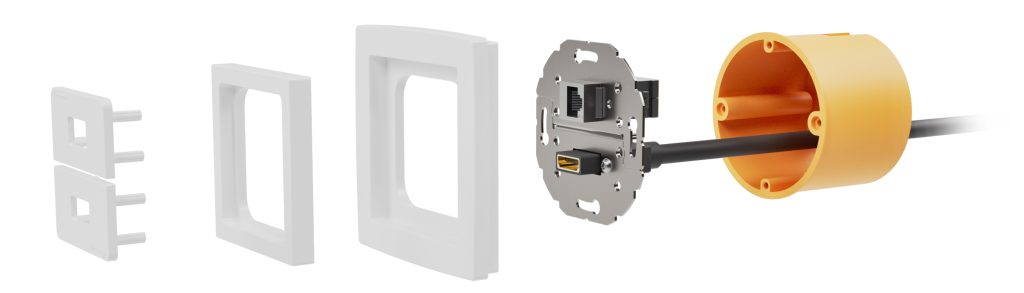

Installationsschema für einen Schalterrahmen
| Frontblenden aus Kunststoff | Bei Bedarf: Zwischenrahmen | Schalterrahmen | Träger-/Montage-rahmen aus Metall | Hohlwanddose / Brüstungskanal |

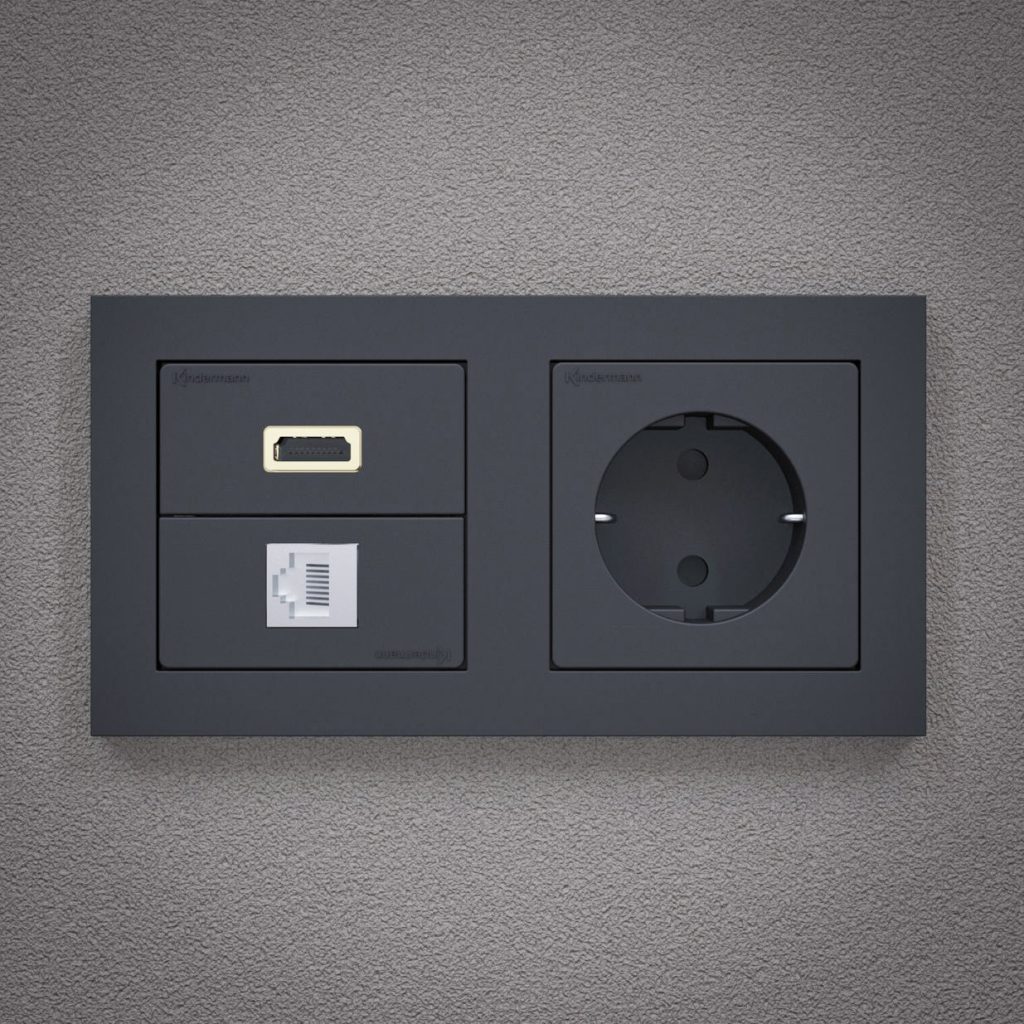

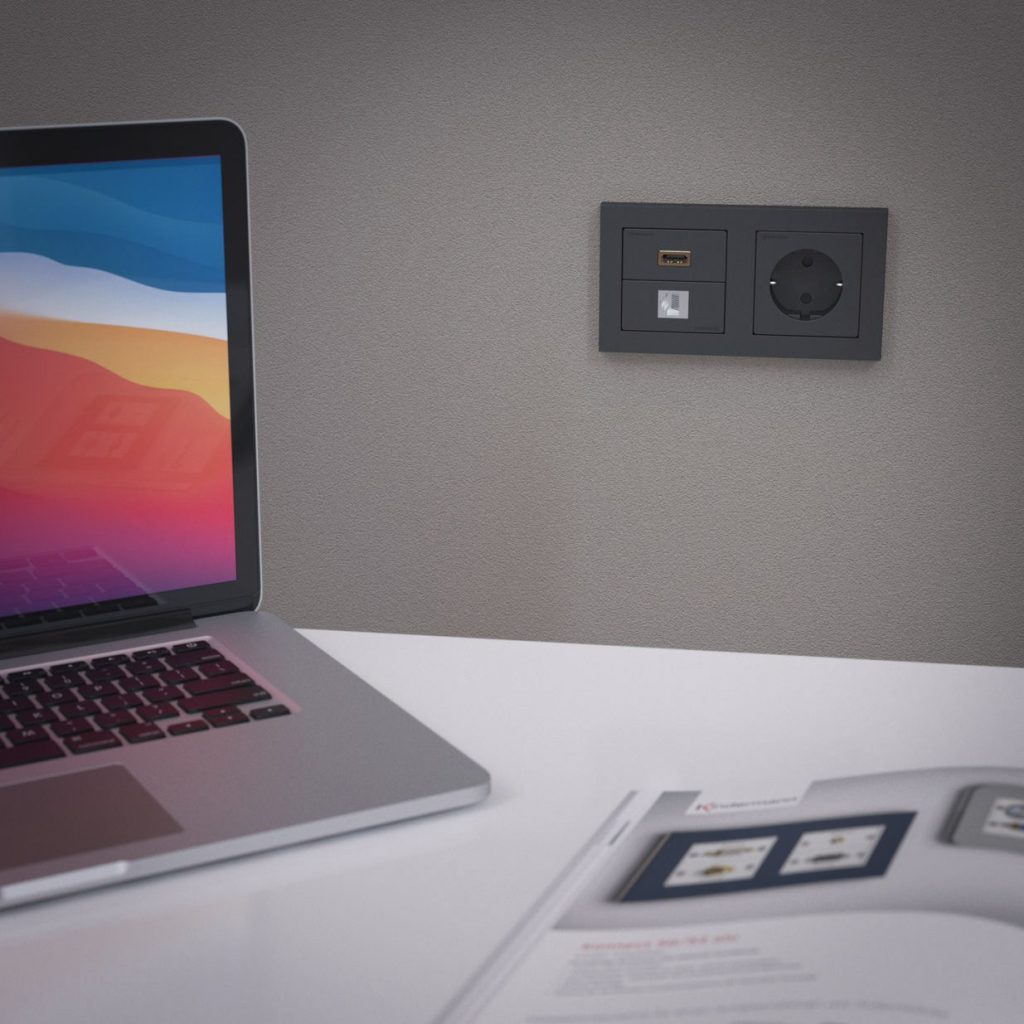

Black is beautiful
Schalterprogramme in Schwarz oder Anthrazit sind voll im Trend.
Die Kindermann Konnect design click Blenden sind jetzt auch in Anthrazit verfügbar.
Passend zu den neuen Designprogrammen der großen Hersteller, wie Gira, Berker, Busch-Jaeger, Jung, um nur ein paar zu nennen, sind die Frontblenden der Konnect design click Blenden jetzt auch in Anthrazit verfügbar, die Größen 50×50 mm und 55×55 mm gibt es als Zubehörset zu den Standardblenden.

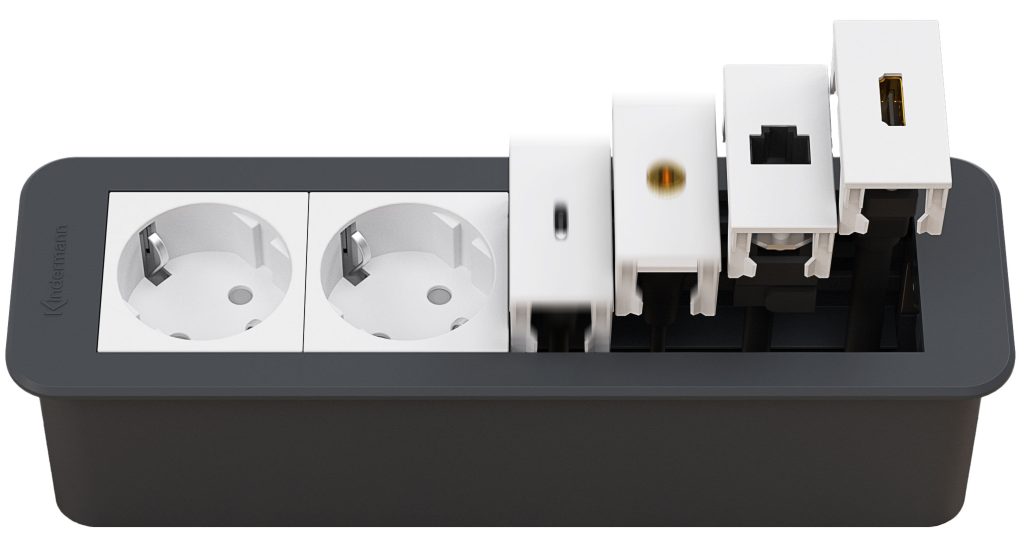

Konnect flex 45 click
Schnellmontage durch Frontrastung
- Einfache und schnelle Montage ohne Werkzeug
- Alle gängigen Schnittstellen verfügbar
- Optisch verbessertes Erscheinungsbild ohne sichtbare Verschraubung durch flächenbündige Integration fast aller Schnittstellenarten
- Flexibel: Die Anforderungen ändern sich im Laufe der Jahre. Unser CablePorts zukunftsicher, die Blenden können rückseitig entriegelt und getauscht werden.
- Auch für 45er Brüstungskanäle mit mindestens 60 mm Einbautiefe geeignet
Konnect 50/54 alu

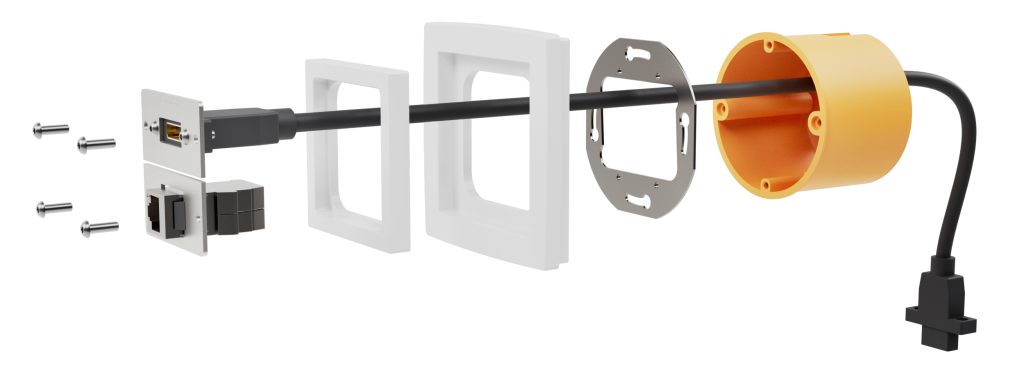

Installationsschema für einen Schalterrahmen mit Aufputzdose
| Anschlussblenden mit 50 x 50 mm oder 54 x 54 mm | Bei Bedarf: Zwi-schenrahmen von Kindermann oder Schalterhersteller | Schalterrahmen | Montagerahmen 7442000001 (zwingend notwendig) | Aufputz- oder Hohlwanddose |
Kompatibilitätsliste
| Hersteller | Programm | Konnect alu 50 | Konnect alu 54 | Konnect design |
|---|---|---|---|---|
| Berker | S1, B1, B3, B7 Glas, Modul 2, Arsys, K.1/K.5, 21 | Ja | Ja | |
| Berker | S1, B1, B3, B7 Glas | Ja | Ja | |
| Busch-Jaeger | Solo, Future (Linear), Carat, Alpha exlusive, Alpha nea, Impuls, Busch-axent Pur Edelstahl | Ja | Ja | |
| Busch-Jaeger | Reflex SI (linear), Duro 2000 Si (linear), balance SI | Ja | Ja | |
| Elso | Riva, Scala, Fashion (jeweils nur mit ELSO-Kombirahmen 55 x 55), Joy | Ja | ||
| Gira | Event, E2, E22 weiß, Esprit, Standard 55, Edelstahl, Aluminium, S-Color, Fläche, S-Classic, E22, Classix (mit Gira Zwischenrahmen) | Ja | Ja | |
| Gira | Event, E2, E22 weiß, Esprit, Standard 55 | Ja | Ja | |
| Jung | A 500, AS 500, AS universal, A plus, A creation, LS design, AS universal, CD 500, ST 550, CD universal, CD plus | Ja | Ja | |
| Jung | A 500, AS 500, AS universal, A plus, A creation, LS design, LS 990, LS plus, LS 990, Edelstahl, Aluminium, Anthrazit, Glanzchrom, Gold (mit zusätzlichem Zwischenrahmen) | Ja | Ja | |
| Hager/Tehalit | Kallysto pur, Kallysto stil, Kallysto art | Ja | Ja | |
| Kopp | Paris, Objekt HK05 | Ja | Ja | |
| Kopp | Milano | Ja | Ja | |
| Legrand-BTicino | Creo, Galea Life | Ja | Ja | |
| Merten | Atelier, M-Arc, M-Plan, M-Smart, M-Plan II, M1, M-Star, Artec, Antik, Octocolor, System Basis, System Fläche, System M, Transcent | Ja | Ja | |
| Merten | Atelier, M-Arc, M-Plan, M-Smart, 1-M, M-Star | Ja | Ja | |
| Peha | Standard, Dialog, Nova, Aura | Ja | Ja | |
| Presto-Vedder | Regina, Alessa, Alessa Plus, Fiorena | Ja | Ja | |
| Siemens | Delta i System, Delta vita, Delta miro, Delta profil, Delta style, Delta ambiente | Ja | Ja | |
| Siemens | Delta i System, Delta vita, Delta miro, Delta profil, Delta style, Delta ambiente jeweils in Verbindung mit Siemens Zwischenrahmen 55 x 55 mm | Ja | Ja |
